Perché scegliere una vite trapezoidale a più principi per un movimento lineare più rapido e fluido?

Astratto

Se la tua macchina ha bisogno di spostare un carico in modo rapido, silenzioso e affidabile, una vite di comando standard può iniziare a sembrare un collo di bottiglia: troppo lento alle velocità pratiche del motore, troppo attrito sotto carico o troppo sensibile alla polvere e alla manutenzione. UN Vite trapezoidale multiinizioè un modo pratico per aumentare la corsa per giro (passo) mantenendo la struttura robusta e comportamento resistente alla contaminazione che rende le filettature trapezoidali popolari nelle apparecchiature industriali. Questo articolo analizza i reali punti critici dei clienti (limiti di velocità, usura, efficienza, stick-slip, rumore e durata di servizio) e mostra come la geometria multi-inizio li affronta, dove ha senso (e dove no) e cosa controllare prima di impegnarsi in un progetto.

Contenuto

• I punti critici che gli acquirenti vogliono risolvere
• Cosa rende diversa una vite trapezoidale multi-inizio
• Vantaggi prestazionali che puoi effettivamente sentire
• Compromessi e quando non usarlo
• Lista di controllo di selezione per specificare la vite giusta
• Tabella di confronto rapido
• Suggerimenti per l'integrazione per una maggiore durata
• Applicazioni comuni
• Come un produttore supporta i tuoi risultati
• Domande frequenti
• Passaggi successivi

Contorno

• Definire il problema: perché le viti tradizionali potrebbero essere troppo lente o troppo “griffe”.
• Spiegare la geometria: inizia, lancia e conduce in un linguaggio semplice.
• Collega la geometria ai risultati: velocità, fluidità, efficienza e stabilità.
• Fai emergere i compromessi: autobloccaggio, mantenimento del carico e dimensionamento dell'azionamento.
• Fornire una lista di controllo pratica: cosa dovrebbero specificare gli acquirenti per evitare costose riprogettazioni.
• Fornisci un confronto immediato: viti a principio singolo vs multiprincipio e viti a ricircolo di sfere.
• Termina con l'implementazione + Domande frequenti: lubrificazione, allineamento, gioco e rumore.

I punti critici che gli acquirenti vogliono risolvere

La maggior parte degli acquirenti non si sveglia pensando: "Ho bisogno di un nuovo profilo thread". Si rendono conto di problemi come questi:

• Velocità insufficiente: Non è possibile raggiungere il tempo di ciclo target a meno che il motore non giri a una velocità scomoda.
• Movimento stick-slip e a scatti: Il carrello esita, poi salta, rovinando la qualità del posizionamento e la finitura superficiale.
• Usura prematura: Il dado diventa sciatto; il contraccolpo cresce; derive di precisione; la manutenzione diventa una tassa di routine.
• Coppia motrice elevata: Il motore/il cambio si surriscalda, assorbe più corrente o necessita di un sovradimensionamento.
• Rumore e vibrazioni: Soprattutto quando la vite è lunga o gira a un numero di giri più elevato.
• Ambienti sporchi: Le viti a ricircolo di sfere possono sembrare troppo “delicate” quando polvere, scheggiature o schizzi sono inevitabili.

A Vite trapezoidale multiinizioviene spesso selezionato quando si desidera una maggiore corsa per giro senza abbandonare il comportamento robusto e tollerante delle filettature trapezoidali.

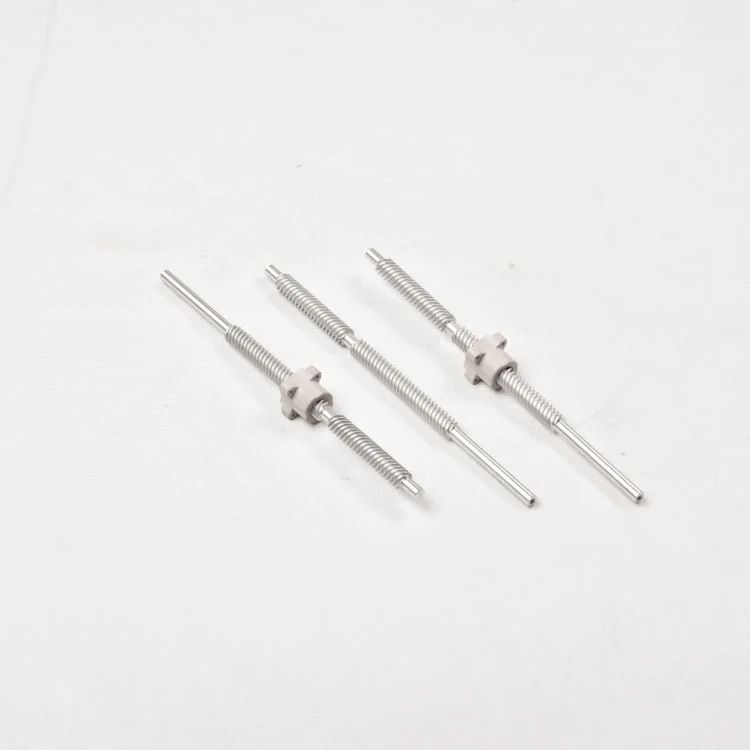

Cosa rende diversa una vite trapezoidale multi-inizio

Le viti trapezoidali utilizzano una filettatura a forma trapezoidale (comunemente associata al comportamento "stile Acme") progettata per il trasporto di carichi, producibilità e prestazioni affidabili in condizioni industriali.

La parte “multi-inizio” descrive quante eliche di filo avvolgono la vite. Ecco il modo più semplice di pensarci:

• Pece= distanza tra i picchi di filettatura adiacenti lungo l'asse.
• Inizia= numero di tracce di filo indipendenti (1 inizio, 2 inizi, 4 inizi, ecc.).
• Guida= di quanto si sposta la chiocciola in un giro completo della vite.

Con una vite a principio singolo, il passo è uguale al passo. Con una vite a più principi, il passo è uguale al passo moltiplicato per il numero di principi. Ciò significa che puoi mantenere un passo ragionevole (buono per resistenza e producibilità) aumentando al contempo il vantaggio per guadagnare velocità.

Nella lingua dell'acquirente:multi-start = più movimento per giro, così puoi raggiungere gli obiettivi di velocità senza spingere il motore al limite.

Vantaggi prestazionali che puoi effettivamente sentire

I design trapezoidali a più principi tendono a mostrare il loro valore quando la velocità e la fluidità contano, ma l'applicazione richiede comunque una meccanismo robusto e riparabile.

• Velocità lineare più elevata a un regime motore confortevole
  Se il progetto è limitato dalla velocità del motore, dai limiti del riduttore o dal rumore ad alti regimi, l'aumento del passo può ridurre la velocità di rotazione richiesta per la stessa tariffa di viaggio.
• Movimento più fluido con meno sensazione di "cogging".
  Molti sistemi danno risultati migliori quando la vite avanza più lontano per giro, soprattutto se il tuo sistema di controllo è basato sui passaggi e ne vuoi meno micro-passi per raggiungere una determinata distanza di viaggio.
• Migliore produttività nell'attrezzatura ciclistica
  Imballaggi, infissi, porte automatizzate e attuatori lineari spesso si preoccupano più della ripetibilità del movimento e dei tempi di attività che della precisione ultrasottile. Il vantaggio di avviamenti multipli può ridurre il tempo di ciclo senza forzare un'architettura di trasmissione completamente nuova.
• Affidabilità pratica in ambienti difficili
  Rispetto alle soluzioni che si basano sul ricircolo di sfere, i sistemi a vite trapezoidale sono generalmente più tolleranti alla contaminazione e più semplici da mantenere quando sporco e detriti fanno parte del mondo reale.

Compromessi e quando non usarlo

Una specifica più intelligente è quella che ammette i compromessi in anticipo, prima che li scopriate durante i test.

• L'autobloccaggio non è garantito
  All'aumentare del piombo, è più probabile che il sistema torni indietro sotto carico. Se hai bisogno di un carico per mantenere la posizione senza alimentazione, potresti aver bisogno di un freno, di un cavo diverso o di un meccanismo alternativo.
• Trattenere il carico o spostare il carico
  I progetti ottimizzati per la corsa veloce potrebbero richiedere maggiore attenzione al modo in cui il carico viene trattenuto a riposo (in particolare sugli assi verticali).
• Guidare il dimensionamento e il calore
  Un anticipo maggiore può modificare la relazione coppia-velocità e il comportamento dinamico. Ti consigliamo di confermare la curva del motore/riduttore rispetto ai cicli di lavoro reali.
• Non è la scelta migliore per l'ultra precisione
  Se hai bisogno di una precisione molto elevata, di un gioco minimo e di un'elevata efficienza nel posizionamento di precisione, puoi comunque preferire viti a ricircolo di sfere rettificate o altri sistemi di precisione.

Lista di controllo di selezione per specificare la vite giusta

Quando gli acquirenti dicono "Abbiamo bisogno di una vite più veloce", ciò di cui hanno veramente bisogno è una specifica che li protegga dalle rilavorazioni. Utilizza questo elenco di controllo per comunicare in modo chiaro con i team di ingegneri e i fornitori:

1. Corsa target per giro
   Definisci il vantaggio desiderato in base al tempo di ciclo e ai limiti di giri del motore.
2. Tipo e direzione del carico
   Indicare il carico assiale (max e tipico), i carichi d'urto e se si tratta di un asse verticale che potrebbe arretrare.
3. Ciclo di lavoro e profilo di velocità
   Continuo o intermittente, requisiti di accelerazione ed eventuali inversioni frequenti che possono aumentare l'usura.
4. Qualità di posizionamento richiesta
   Elenca il gioco accettabile, le aspettative di ripetibilità e se compenserai nel software.
5. Materiale della chiocciola e strategia di lubrificazione
   Specifica se preferisci un dado in metallo, un tecnopolimero, un bronzo o un abbinamento personalizzato e come intendi lubrificare (grasso/olio/asciutto).
6. Ambiente
   Polvere, trucioli, lavaggi, sbalzi di temperatura, rischio di corrosione ed eventuali necessità di trattamenti superficiali.
7. Vincoli di montaggio e allineamento
   Condividi lo spazio disponibile, i requisiti di lavorazione finale, la disposizione dei cuscinetti di supporto e il runout consentito.

Suggerimento da professionista:Se stai passando da avvio singolo a avvio multiplo, verifica se il tuo sistema si basava sull'autobloccaggio per sicurezza. Molti “fallimenti misteriosi” sono in realtà fallimenti nel “mantenere il comportamento cambiato”.

Tabella di confronto rapido

Suggerimenti per l'integrazione per una maggiore durata

Anche una vite ben scelta può funzionare male se l’integrazione è scarsa. Queste pratiche tendono a ripagarsi da sole:

• Controllare tempestivamente il disallineamento
  Utilizzare supporti e metodi di allineamento adeguati per ridurre il carico laterale sul dado: uno dei modi più rapidi per accelerare l'usura.
• Scegli il giusto abbinamento di noci

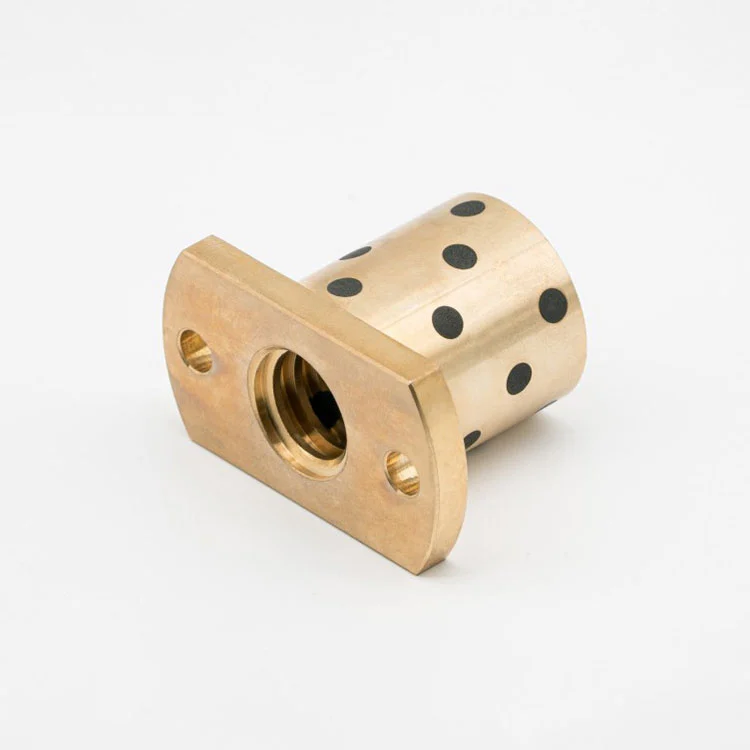

  Il bronzo o i polimeri ingegnerizzati possono modificare il rumore, il comportamento di attrito e le esigenze di manutenzione. Abbina i materiali al tuo ambiente e al tuo ciclo di lavoro.
• Gestisci la lubrificazione come una caratteristica di progettazione
  Decidi se stai utilizzando grasso o olio, come verrà rifornito e come eviterai che la contaminazione trasformi il lubrificante in pasta abrasiva.
• Piano per la crescita del contraccolpo

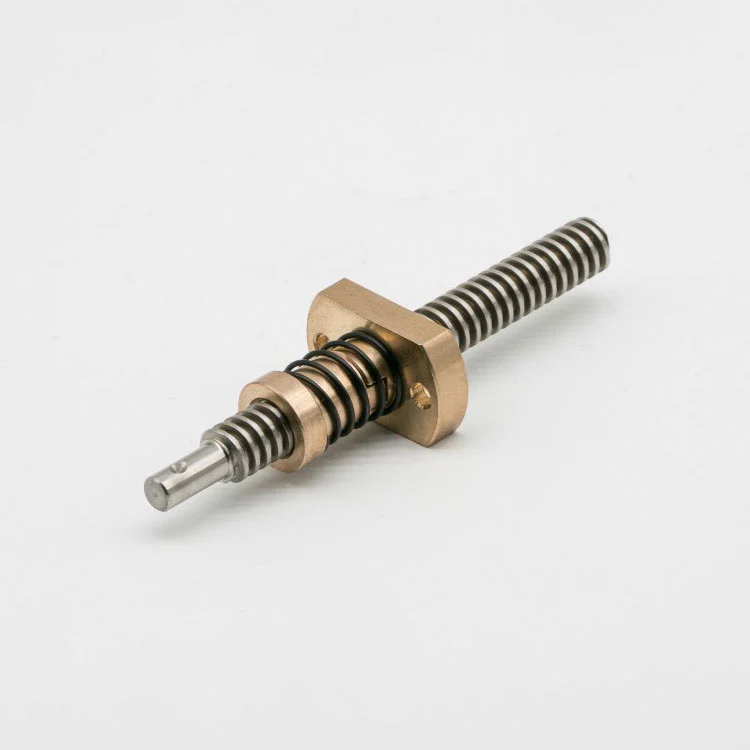

  Se la tua applicazione necessita di un posizionamento coerente, prendi in considerazione opzioni di chiocciole anti-gioco, piani di regolazione periodica o compensazione software.
• Confermare la velocità critica per viti lunghe
  Le viti lunghe e sottili possono funzionare a regimi più elevati. Se stai aumentando la velocità, verifica la spaziatura dei supporti e il raggio d'azione per tenere sotto controllo le vibrazioni.

Applicazioni comuni

A Vite trapezoidale multiiniziospesso si adatta ad applicazioni in cui velocità e durata devono coesistere:

• Attuatori lineari per automazione industriale e infissi
• Attrezzature per imballaggio e movimentazione con spostamenti rapidi ripetuti
• Piattaforme regolabili, cancelli e coperture protettive
• Dispositivi medici e di laboratorio in cui la fluidità del movimento è importante ma l'ambiente richiede una meccanica affidabile
• Lavorazione del legno, fabbricazione leggera e attrezzature esposte a polvere o trucioli

Come un produttore supporta i tuoi risultati

La velocità sulla carta è facile. La velocità che rimane fluida dopo mesi di cicli è il vero obiettivo. Ecco perché molti acquirenti scelgono un produttore in grado di supportare la scelta della geometria della filettatura, l'abbinamento dei materiali e i dettagli della lavorazione finale, non solo fornire un numero di parte.

Suzhou Maitu Screw Rod Manufacturing Co., Ltd. produce soluzioni di viti trapezoidali a più principi comunemente specificate per clienti che necessitano di una corsa per giro più elevata pur mantenendo un'interfaccia meccanica robusta. In pratica, ciò significa che puoi allineare l'accoppiamento di inizio, passo e dado della vite con ciò che fa effettivamente la tua macchina: il tuo profilo di carico, il tuo ambiente e le tue aspettative di servizio.

Se stai migrando da un progetto a partenza singola, un buon fornitore può anche aiutarti a verificare l'integrità del comportamento di tenuta, del dimensionamento dell'unità, e dettagli di integrazione in modo da non "guadagnare velocità" e quindi perdere affidabilità.

Domande frequenti

D: Una vite trapezoidale a più principi si muove sempre più velocemente di una a principio singolo?
UN:Può, perché un passo più elevato significa una corsa più lineare per giro. Ma la velocità effettiva dipende dai limiti del numero di giri del motore, dal carico e dalla dinamica del sistema. Il vantaggio principale è raggiungere gli obiettivi di velocità a un numero di giri inferiore, non semplicemente inseguire il massimo numero di giri.

D: Il passaggio all'avvio multiplo aumenterà il gioco?
UN:Il gioco è influenzato principalmente dall'adattamento della chiocciola, dall'usura e dall'eventuale utilizzo di funzioni anti-gioco. Un progetto con più avviamenti non viene eseguito automaticamente significa un gioco più elevato, ma cicli di lavoro e velocità più elevati possono accelerare l'usura se la lubrificazione e l'allineamento vengono ignorati.

D: Una vite trapezoidale a più principi è autobloccante?
UN:Non necessariamente. All’aumentare del vantaggio, diventa più probabile il backdriving. Se il mantenimento senza alimentazione è fondamentale, trattalo come un requisito di progettazione (freno, cavo diverso o meccanismo di sicurezza) piuttosto che un'ipotesi.

D: Come scelgo il numero di avviamenti?
UN:Inizia dalla zona di comfort dell'elettrocatetere e del numero di giri del motore richiesti. Quindi convalidare la coppia, il comportamento di tenuta e i limiti di velocità critici. Più partenze generalmente aumentano l'anticipo per un dato passo, ma è necessario verificare la sicurezza e la stabilità del sistema.

D: Cosa conta di più per la durata: la geometria della filettatura o la lubrificazione?
UN:Entrambi, ma la lubrificazione e l'allineamento spesso decidono se un buon progetto diventa un progetto di lunga durata. Anche la vite migliore si usurerà rapidamente se funziona a secco, disallineata o contaminata.

D: Quando dovrei scegliere invece una vite a ricircolo di sfere?
UN:Se la vostra applicazione richiede efficienza molto elevata, posizionamento preciso e gioco minimo a livelli di precisione più elevati, le viti a ricircolo di sfere possono essere la soluzione migliore, a condizione che l'ambiente e il piano di manutenzione le supportino.

Passaggi successivi

Se il tuo attuale attuatore è troppo lento, troppo rumoroso o si consuma prima del dovuto, aVite trapezoidale multiiniziopotrebbe essere il più semplice modo per sbloccare viaggi più veloci senza trasformare la tua macchina in un progetto di manutenzione. Condividi i dettagli su carico, corsa, velocità target, ciclo di lavoro e ambiente e possiamo aiutarti a restringere la specifica ottimale.

Pronti ad aggiornare le prestazioni senza scommettere sull'affidabilità? Contattaciper discutere la vostra applicazione e ottenere una soluzione completa di viti e dadi per la tua prossima costruzione o ristrutturazione.
