Riepilogo dell'articolo:Le attrezzature per la movimentazione dei materiali richiedono un movimento lineare veloce, un posizionamento affidabile, un'elevata capacità di carico e un funzionamento stabile in frequenti condizioni di avvio-arresto. ILVite a ricircolo di sfere di grandi dimensioni C7 per la movimentazione dei materialidaMaitucombina precisione C7, trasmissione a passo lungo, struttura ad alta resistenza e configurazioni personalizzate per supportare AGV, stoccatori da magazzino, piattaforme di sollevamento, robot per la movimentazione dei materiali e sistemi logistici automatizzati.
Sommario
- Perché la movimentazione dei materiali richiede una vite a ricircolo di sfere di grandi dimensioni C7?
- Quali sono le caratteristiche principali?
- Quali specifiche dovrebbero confrontare gli acquirenti?
- In che modo migliora le prestazioni di movimentazione dei materiali?
- Dove viene utilizzato?
- Come dovresti selezionare il modello giusto?
- Quali pratiche di manutenzione prolungano la durata utile?
- Domande frequenti
Perché la movimentazione dei materiali richiede una vite a ricircolo di sfere di grandi dimensioni C7?
Si prevede che i moderni sistemi di movimentazione dei materiali sposteranno carichi sempre più pesanti mantenendo tempi di ciclo brevi e posizionamenti ripetibili. I componenti di trasmissione meccanica convenzionali possono avere difficoltà quando l'attrezzatura deve accelerare, decelerare, fermarsi, fare retromarcia e riposizionarsi ripetutamente durante la giornata lavorativa.
Una vite a ricircolo di sfere converte l'input del motore rotativo in un movimento lineare controllato attraverso il ricircolo di sfere rotanti tra la vite e la chiocciola. Questo meccanismo di contatto volvente aiuta a ridurre l'attrito fornendo allo stesso tempo una trasmissione efficiente e precisa. Per le attrezzature per la movimentazione dei materiali, una configurazione con passo ampio aggiunge un altro importante vantaggio: la vite può raggiungere una corsa lineare per giro più lunga.

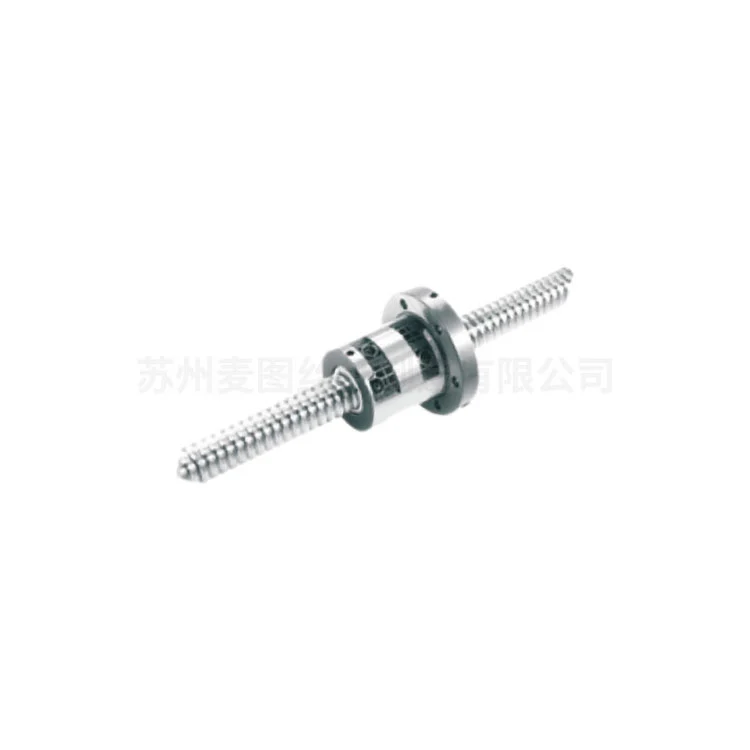

La vite a ricircolo di sfere a passo grande C7 di Maitu per la movimentazione dei materiali è stata sviluppata appositamente attorno a questi requisiti. Il grado di precisione C7, la geometria a passo largo, la struttura in acciaio legato ad alta resistenza e il design orientato al carico lo rendono adatto per applicazioni impegnative che comportano sollevamento, trasferimento, posizionamento e movimento automatizzato.
Secondo le specifiche pubblicate dal produttore, le configurazioni selezionate sono progettate per carichi da circa 500 kg a 5.000 kg, mentre è possibile sviluppare progetti personalizzati in base ai requisiti dell'applicazione. Il prodotto è inoltre posizionato per il funzionamento in officine, magazzini, centri logistici e altri ambienti industriali.
Quali sono le caratteristiche principali?
1. Costruzione portante per carichi pesanti
I sistemi di movimentazione dei materiali possono subire non solo carichi statici ma anche forze dinamiche create durante l'accelerazione, la decelerazione, il sollevamento e l'arresto. La vite a ricircolo di sfere utilizza acciaio legato ad alta resistenza e lavorazione di precisione per supportare condizioni di carico impegnative.
- Progettato per applicazioni di trasmissione con carichi pesanti
- Elevata resistenza agli urti generati durante i movimenti ripetuti
- Adatto al sollevamento e al trasferimento di materiali pesanti
- Disponibili in dimensioni personalizzate per diverse strutture di apparecchiature
2. Precisione C7 per un posizionamento controllato
La precisione del posizionamento è importante quando un sistema di movimentazione dei materiali deve posizionare i prodotti in una posizione definita. Le informazioni sul prodotto pubblicate specificano un errore di posizionamento entro ±0,02 mm, fornendo un utile riferimento di precisione per i progettisti di sistemi.
Ciò rende la configurazione adatta per attività di movimentazione automatizzata in cui movimenti incontrollati o deviazioni di posizionamento potrebbero influenzare le operazioni a valle.
3. Ampio cavo per una corsa lineare più veloce
Il passo determina la distanza percorsa assialmente dal dado durante un giro della vite. Un passo più grande può fornire una maggiore corsa lineare per giro del motore, il che è particolarmente utile quando l'attrezzatura per la movimentazione dei materiali necessita di movimenti rapidi su una corsa relativamente lunga.
Per questo motivo, una vite a ricircolo di sfere a passo grande può aiutare i progettisti a bilanciare la velocità di trasmissione, l'assorbimento del motore e il tempo di ciclo dell'apparecchiatura senza semplicemente aumentare la velocità di rotazione del motore.
4. Adattabilità a frequenti operazioni di avvio-arresto
Gli AGV, gli stoccatori da magazzino, le piattaforme di sollevamento, i sistemi di trasferimento e i robot di movimentazione spesso operano attraverso ripetuti cicli di accelerazione e decelerazione. La struttura del prodotto è progettata per resistere agli urti e alla fatica associati a questi modelli operativi.
5. Configurazione meccanica personalizzabile
Le macchine per la movimentazione dei materiali raramente condividono dimensioni identiche. Maitu fornisce opzioni personalizzate per diametro, passo, direzione, configurazione del dado, lunghezza e altri requisiti meccanici. Ciò consente agli ingegneri di selezionare un componente della trasmissione in base all'architettura effettiva della macchina anziché forzare un componente standard in un progetto inadatto.
Quali specifiche dovrebbero confrontare gli acquirenti?
Prima di acquistare una vite a ricircolo di sfere, gli ingegneri dovrebbero valutare insieme diametro, passo, precisione, tipo di chiocciola, lunghezza della corsa, requisiti di carico e direzione di installazione. Un componente con un diametro adeguato ma una configurazione del conduttore o del dado inadatta potrebbe non fornire le prestazioni previste del sistema.
| Modello | Precisione | Diametro | Guida | Direzione | Massimo. Lunghezza | Applicazione tipica |
|---|---|---|---|---|---|---|
| SCR01610 | C7 | 16 mm | 10 mm | Giusto | 3000 mm | AGV |
| SCR02020 | C7 | 20 mm | 20 mm | Sinistra/destra | 3000 mm | Impilatore di magazzino |
| SCR02525 | C7 | 25 mm | 25 mm | Giusto | 6000 mm | Robot per la movimentazione dei materiali |
| SCR03232 | C7 | 32 mm | 32 mm | Giusto | 6000 mm | Piattaforma di sollevamento per carichi pesanti |
| Personalizzato | C7 | 12–63 mm | 20–100 mm | Sinistra/destra | Personalizzato | Attrezzatura specializzata per la movimentazione |
La gamma pubblicata dimostra che lo stesso concetto di prodotto può coprire diverse dimensioni di macchine ed esigenze di movimentazione. Per le apparecchiature personalizzate, prima delle specifiche finali devono essere forniti carico, velocità, corsa, dimensioni di montaggio, ciclo di lavoro e condizioni ambientali.
In che modo migliora le prestazioni di movimentazione dei materiali?
Maggiore efficienza di trasmissione
Il produttore dichiara che il prodotto può mantenere un'efficienza meccanica superiore al 90% durante il funzionamento. L'elevata efficienza di trasmissione aiuta a ridurre le perdite di energia tra il motore e il meccanismo lineare, il che può essere utile per le apparecchiature che funzionano in modo continuo o che eseguono cicli di movimento frequenti.
Cicli di movimentazione più rapidi
La geometria a passo largo consente un movimento più lineare per giro. Ciò può contribuire a ridurre i tempi di viaggio per il sollevamento, il trasferimento, il posizionamento e altri processi di movimentazione ripetitivi.
Posizionamento accurato
La precisione C7 supporta il movimento lineare controllato. Nei magazzini automatizzati e negli ambienti di produzione, il posizionamento ripetibile può aiutare l'allineamento delle apparecchiature con trasportatori, posizioni di stoccaggio, stazioni di lavoro e punti di carico.
Funzionamento stabile e resistente
I materiali ad alta resistenza e il design strutturale resistente agli urti sono importanti quando la vite funziona con carichi pesanti o frequenti accelerazioni e decelerazioni. Il corretto dimensionamento è ancora essenziale perché la capacità di carico effettiva dipende dal sistema meccanico completo e dalle condizioni operative.
Dove viene utilizzato?
La vite a ricircolo di sfere di grandi dimensioni C7 per la movimentazione di materiali è applicabile a un'ampia gamma di sistemi di movimentazione automatizzati e industriali.
- Impilatori da magazzino:Supporta le operazioni di sollevamento e posizionamento nei sistemi di stoccaggio.
- AGV:Può essere integrato nei meccanismi di sollevamento o posizionamento lineari utilizzati dai veicoli a guida automatizzata.
- Robot per la movimentazione dei materiali:Fornisce una trasmissione lineare per il trasferimento e il posizionamento automatizzati.
- Piattaforme di sollevamento per carichi pesanti:Adatto per movimenti verticali dove la capacità di carico e il posizionamento sono importanti.
- Carrelli di trasferimento:Supporta il movimento controllato di materie prime, componenti e prodotti finiti.
- Attrezzature logistiche:Può essere integrato in sistemi di smistamento, carico, scarico e trasferimento automatizzato.
- Officine industriali:Aiuta ad automatizzare il movimento dei materiali tra diverse aree di produzione.
Per i sistemi automatizzati complessi, la vite a ricircolo di sfere deve essere valutata insieme al servomotore, al giunto, alla guida lineare, al cuscinetto di supporto, al sistema di lubrificazione e al sistema di controllo. Il componente di trasmissione è solo una parte dell'architettura di movimento complessiva.
Come dovresti selezionare il modello giusto?
La scelta di una vite a ricircolo di sfere dovrebbe iniziare dalle condizioni operative effettive piuttosto che dal solo nome del prodotto. Un processo di selezione pratico comprende i seguenti passaggi:
- Determinare il carico:Calcolare i carichi statici e dinamici che la vite deve sopportare.
- Definire il viaggio richiesto:Stabilire la corsa effettiva e la lunghezza massima della vite.
- Imposta la velocità richiesta:Determinare la velocità lineare desiderata e calcolare la velocità di rotazione della vite corrispondente.
- Seleziona il lead:Un passo più grande generalmente fornisce un movimento lineare maggiore per giro e può supportare la corsa ad alta velocità.
- Confermare i requisiti di precisione:C7 può essere appropriato per molte applicazioni generali di automazione e movimentazione dei materiali, mentre i sistemi ad alta precisione possono richiedere un'altra classe di precisione.
- Controllare lo spazio di installazione:Confermare il diametro dell'albero, le dimensioni del dado, la struttura di supporto e lo spazio di montaggio disponibile.
- Considera l'ambiente:Prima di finalizzare la configurazione è necessario considerare i rischi di polvere, umidità, temperatura, contaminazione e corrosione.
Per una soluzione personalizzata, Maitu consiglia di fornire il carico dell'attrezzatura, la velocità di movimentazione, le dimensioni di installazione e l'ambiente di lavoro in modo che il suo team di ingegneri possa assistere con la corrispondenza e la configurazione del modello.
Quali pratiche di manutenzione prolungano la durata utile?
Anche una vite a ricircolo di sfere robusta richiede una manutenzione adeguata. Una corretta lubrificazione e il controllo della contaminazione sono particolarmente importanti perché i detriti possono intaccare gli elementi volventi e le superfici delle piste.
- Lubrificare regolarmente:La guida alla manutenzione pubblicata consiglia l'uso di grasso resistente all'usura e alle alte temperature circa ogni 120 ore di funzionamento, con regolazioni in base alle condizioni di lavoro effettive.
- Mantenere la vite pulita:Rimuovere polvere, trucioli e altri contaminanti dall'area della vite e del dado.
- Ispezionare la struttura protettiva:Controllare eventuali danni ai coperchi antipolvere e ai relativi componenti protettivi.
- Evitare il sovraccarico:Il funzionamento oltre l'intervallo di carico previsto può accelerare l'usura e danneggiare la vite o le sfere.
- Ispezionare regolarmente:Controllare il fissaggio, l'usura della filettatura, il movimento della sfera, le vibrazioni, la precisione del posizionamento e il rumore anomalo.
- Utilizzare il servizio professionale quando necessario:Danni alla filettatura, inceppamenti delle sfere o gravi problemi di carico devono essere valutati da tecnici qualificati.
Gli intervalli di manutenzione dovrebbero infine essere adattati al ciclo di lavoro effettivo, al livello di contaminazione, al carico, alla velocità, al tipo di lubrificazione e alle raccomandazioni del produttore.
Domande frequenti
Quale capacità di carico è disponibile?
Le informazioni sul prodotto pubblicate indicano un intervallo di carico da circa 500 kg a 5.000 kg a seconda del diametro e del modello selezionati. Il carico effettivo ammissibile deve essere confermato tramite calcoli specifici dell'applicazione.
Può funzionare in ambienti di magazzino polverosi?
SÌ. Il prodotto è progettato tenendo conto della resistenza alla polvere e alla corrosione per ambienti di movimentazione industriale. Una corretta tenuta, pulizia e lubrificazione rimangono importanti per il funzionamento a lungo termine.
È adatto per applicazioni start-stop frequenti?
SÌ. Il suo design enfatizza la resistenza agli urti e le prestazioni alla fatica per applicazioni che comportano ripetute accelerazioni, decelerazioni, avviamenti e arresti.
Come scelgo il modello corretto?
Fornire il carico richiesto, la velocità lineare, la lunghezza della corsa, le dimensioni di installazione, la direzione operativa, il ciclo di lavoro e le condizioni ambientali. Questi parametri consentono di valutare il diametro, il passo, la configurazione del dado e le specifiche generali appropriati.
La vite a ricircolo di sfere può essere personalizzata?
SÌ. Maitu offre configurazioni personalizzate che coprono dimensioni, passo, direzione, tipo di dado, lunghezza e altri requisiti per attrezzature specializzate per la movimentazione dei materiali.
Qual è il periodo di garanzia?
Le informazioni sul prodotto pubblicate dal produttore specificano un periodo di garanzia di 12 mesi per problemi di qualità non causati dall'uomo, soggetto ai termini di garanzia applicabili.
Conclusione: scegliere la trasmissione giusta per la movimentazione automatizzata
Una vite a ricircolo di sfere ben selezionata può influenzare direttamente la velocità, la coerenza del posizionamento, l'efficienza energetica e la stabilità operativa delle attrezzature per la movimentazione dei materiali. La vite a ricircolo di sfere a passo grande C7 per la movimentazione di materiali combina la trasmissione a passo grande con la precisione C7, la struttura ad alta resistenza e le opzioni di personalizzazione per AGV, stoccatori da magazzino, robot di movimentazione, piattaforme di sollevamento e attrezzature logistiche automatizzate. Per progetti che richiedono configurazioni specifiche di carico, velocità, corsa o installazione, ulteriori informazioni sulla vite a ricircolo di sfere di grandi dimensioni C7 per la movimentazione di materiali ococontattacicon i requisiti dell'applicazione per discutere una soluzione adeguata con il team di ingegneri di Maitu.
