Come evitare la contaminazione da particelle nella trasmissione in camera bianca ad alta precisione?

1. Perché la contaminazione da particelle rovina la trasmissione ad alta precisione delle camere bianche

Nel settore dei semiconduttori, del settore farmaceutico, dell'elettronica di precisione e delle camere bianche aerospaziali, la dispersione di minuscole particelle dalle parti di trasmissione in movimento è il killer nascosto della resa produttiva e del tasso di qualificazione del prodotto. Anche le microparticelle da 0,1 μm possono causare graffi sui wafer, contaminazione di farmaci sterili, misurazioni ottiche imprecise e oscillazioni delle apparecchiature.

La maggior parte dei guasti nelle camere bianche deriva dai tradizionali dadi delle viti di trasmissione, che comportano tre principali rischi di contaminazione:

- Inquinamento da residui di lubrificante:

I normali dadi in metallo e plastica si affidano alla lubrificazione con grasso. La volatilizzazione, l'invecchiamento e il traboccamento dei lubrificanti producono continui residui chimici e particelle galleggianti.

- Perdita delle particelle di attrito:

Le superfici ruvide della filettatura generano detriti durante il funzionamento alternativo ad alta frequenza, che cadono nell'ambiente di lavoro della camera bianca.

- Spazio di accumulo della polvere:

Le strutture filettate non sigillate assorbono facilmente la polvere fluttuante, provocando il rilascio di particelle secondarie durante il funzionamento dell'apparecchiatura.

Questi difetti rendono i componenti tradizionali non in grado di soddisfare gli standard di pulizia ultra elevati ISO 14644-1 Classe 1 fino alla Classe 1000.

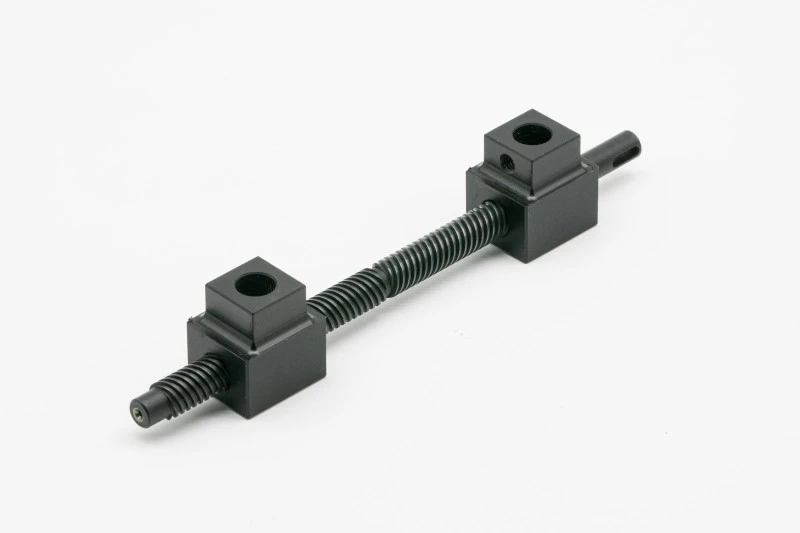

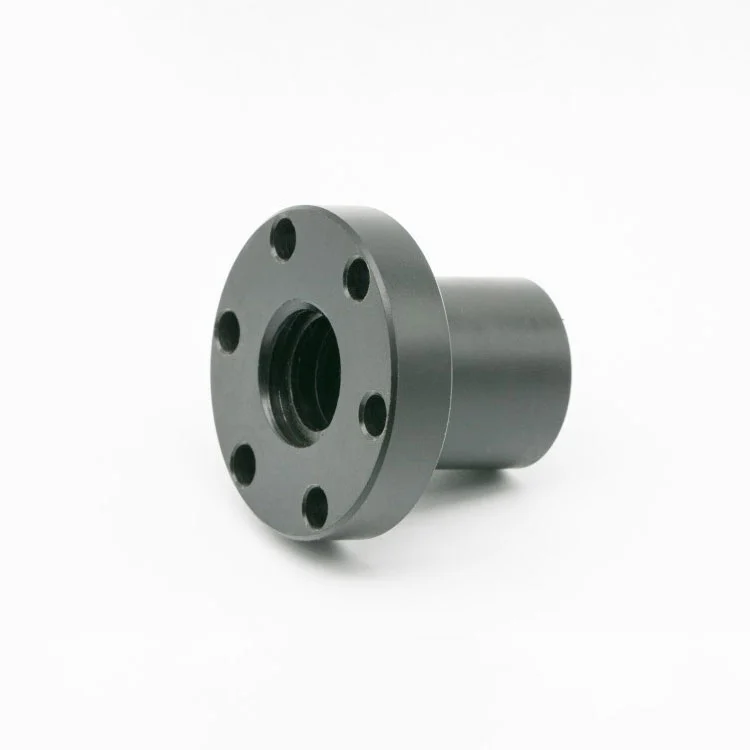

2. Soluzione principale: dado a vite trapezoidale in PEEK modificato senza lubrificanti

Per evitare completamente la contaminazione da particelle delle camere bianche,Maituè di elevata purezzaDado a vite trapezoidale Peek per strumenti per camere biancheadotta un design antiparticolato a processo completo, risolvendo tutti i punti critici delle parti di trasmissione tradizionali. È la parte di aggiornamento ideale per strumenti e attrezzature per camere bianche di alta precisione.

2.1 Il materiale ad altissima purezza elimina la contaminazione chimica

- Adotta PEEK modificato ad elevata purezza testato ICP-MS, con un contenuto estremamente basso di metalli e metalli alcalini, molto più puro dei normali materiali PEEK.

- Il materiale è atossico e chimicamente inerte, resistente a vari disinfettanti e detergenti per camere bianche, senza degradazione e senza perdite di residui.

2.2 Il design autolubrificante senza lubrificante evita l'inquinamento da grasso

- La formula autolubrificante brevettata raggiunge un basso coefficiente di attrito di 0,08–0,24, garantendo un funzionamento regolare e silenzioso senza lubrificanti.

- Elimina completamente tutti i rischi di contaminazione causati dalla volatilizzazione, dall'invecchiamento e dal traboccamento del lubrificante, pienamente conforme alle normative sulle camere bianche farmaceutiche e dei semiconduttori.

- Non è necessaria alcuna sostituzione regolare dell'olio, riducendo notevolmente la frequenza di manutenzione delle camere bianche e i rischi di inquinamento secondario.

2.3 La superficie ultra liscia previene l'adesione delle particelle

- Adotta la tecnologia di lucidatura di precisione, la ruvidità della superficie raggiunge Ra ≤ 0,2μm, la superficie ultra liscia rifiuta l'adesione della polvere.

- La struttura filettata sigillata integrata impedisce alla polvere esterna di entrare negli spazi della filettatura, evitando l'accumulo di particelle e la perdita di attrito.

- Emissione di particelle ultrabassa: rilascio di particelle durante l'attività ≤1 particella/piede³ (≥0,1μm), conforme ai requisiti ultra elevati per camere bianche di Classe 1.

2.4 L'elevata stabilità dimensionale garantisce una trasmissione pulita e precisa a lungo termine

- Tolleranza dimensionale fino a ±0,005 mm, per soddisfare le esigenze di trasmissione ad alta precisione delle camere bianche senza jitter e offset.

- Il basso coefficiente di dilatazione termica evita la deformazione in caso di variazioni di temperatura della camera bianca, mantenendo una precisione operativa stabile a lungo termine.

3. Principali scenari applicativi per la trasmissione di antiparticelle nelle camere bianche

QuestoDado a vite trapezoidale Peek per strumenti per camere biancheè ampiamente utilizzato in ambienti puliti di alto livello che richiedono zero contaminazione e alta precisione:

- Apparecchiature per semiconduttori:

robot per la movimentazione dei wafer, macchine per la litografia, apparecchiature per l'incisione

- Camera bianca GMP farmaceutica:

macchine per il riempimento di farmaci, comprimitrici, apparecchiature per il confezionamento sterile

- Strumenti di prova di precisione:

CMM, strumenti di misura ottici, contatori di particelle

- Assemblaggio dell'elettronica:

Macchine di posizionamento SMT, apparecchiature di assemblaggio microelettronico

- Lavorazioni di precisione aerospaziali:

strumenti per la lavorazione di componenti per camere bianche ad alta precisione

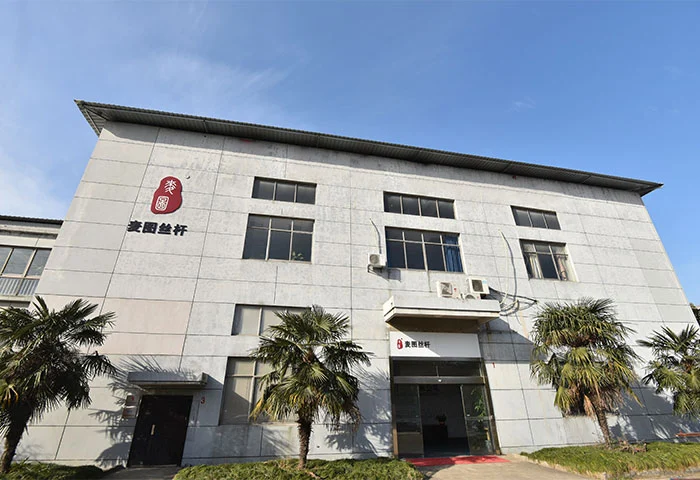

4. Vantaggi di fabbrica e supporto personalizzato

- Produzione in camera bianca:

Prodotto e confezionato in un'officina priva di polvere di Classe 100, pronto per l'installazione diretta senza pulizia secondaria.

- Supporto completo per i test:

Fornisce rapporti sui test di purezza ICP-MS, sui test sulle emissioni di particelle e sui test di rugosità superficiale.

- Servizio personalizzabile:

Supporta dimensioni personalizzate, passo della filettatura, trattamento antistatico e marcatura del logo in base ai disegni dell'apparecchiatura.

5. Suggerimenti finali

La contaminazione da particelle nella trasmissione in camera bianca è evitabile. La sostituzione delle tradizionali chiocciole lubrificate con chiocciole trapezoidali in PEEK ad elevata purezza, prive di lubrificante, a basso contenuto di particelle è la soluzione più economica per stabilizzare la pulizia della camera bianca, migliorare la resa del prodotto e ridurre i costi di manutenzione.

Contattaciper ottenere soluzioni professionali di trasmissione per camere bianche e test gratuiti dei prodotti!
