In che modo una vite trapezoidale garantisce un movimento lineare fluido nelle macchine reali?

Contorno

• Identificare la reale modalità di guasto (deriva, gioco, inceppamento, usura, rumore, calore).
• Comprendi perché ilVite trapezoidaleil profilo bilancia capacità di carico, producibilità e stabilità.
• Scegli la mina, il diametro e il supporto finale per controllare velocità, rigidità e frusta.
• Scegli il design e il materiale del dado per gestire l'attrito, la contaminazione e i limiti di manutenzione.
• Convalida con una breve lista di controllo in modo che le parti di produzione corrispondano ai prototipi.

I punti dolenti che continuano a comparire

Gli acquirenti raramente iniziano dicendo “Ho bisogno di unVite trapezoidale.” Iniziano con un mal di testa: la colonna di sollevamento scivola verso il basso di alcuni millimetri durante la notte, la guida lineare non riesce a ripetere una posizione o il dado si surriscalda e inizia a stridere. Ecco i problemi più comuni e a cosa indicano solitamente.

• Guida all'indietro o deriva del carico:Arresti il ​​motore, ma il carico striscia. Questo può accadere quando il piombo è troppo aggressivo, l'attrito è troppo basso o il sistema presenta vibrazioni/urti. Molti sistemi trapezoidali possono resistere al backdriving, ma non è automatico: la geometria è importante.
• Contraccolpo che rovina il posizionamento:Inverti la direzione e per un attimo non si muove nulla. Quella “zona morta” può fare la differenza tra un'automazione fluida e un prodotto che sembra economico.
• Movimento vincolante e irregolare:La vite sembra liscia a mano, ma si lega durante l'assemblaggio. Disallineamento, supporto finale insufficiente, oppure un materiale del dado che non tollera il carico sui bordi è spesso il vero colpevole.
• Usura rapida e polvere nera:Il funzionamento a secco con la coppia di materiali sbagliata può usurarsi rapidamente, soprattutto in caso di contaminazione. A volte la lubrificazione esiste, ma è del tipo sbagliato, viene applicata in modo incoerente o viene dilavata.
• Rumore e calore in velocità:Un numero di giri più elevato aumenta il riscaldamento per attrito e può causare vibrazioni o sferzate. Una vite di comando che funziona a 100 giri al minuto potrebbe guastarsi a 1.000 giri al minuto senza riprogettazione.

Cos'è veramente una vite trapezoidale

A Vite trapezoidaleè una vite potente con profilo di filettatura trapezoidale progettata per convertire il movimento rotatorio in movimento lineare. Rispetto alle viti a ricircolo di sfere, in genere baratta l'efficienza con la semplicità, la robustezza e una più facile tenuta del carico. Questo scambio può essere esattamente quello che desideri nei sistemi di sollevamento, bloccaggio, regolazione o movimento in cui "rimane dove lo metti" è più importante dell'attrito ultrabasso.

Ciò che lo rende pratico negli ambienti industriali non è solo la forma del filo: è l’ecosistema: dadi abbinati (bronzo, acciaio, polimeri), soluzioni anti-gioco, design autolubrificanti e metodi di produzione flessibili. Fatto bene, aVite trapezoidalel'assemblaggio può essere economico, manutenibile e sorprendentemente preciso per molte applicazioni.

Nozioni di base sulla selezione che impediscono il rimpianto

Se ricordi solo una cosa: non selezionare aVite trapezoidalesolo per diametro. Selezionalo come sistema: passo (o passo), lunghezza, design del dado, abbinamento dei materiali, piano di lubrificazione e supporto finale.

• Passo (corsa per giro):Il cavo più grande si muove più velocemente ma è più probabile che torni indietro e generi più calore a carico elevato. Il passo più piccolo migliora la controllabilità e la tenuta del carico ma riduce la velocità.
• Diametro e resistenza del nucleo:Il diametro maggiore migliora la resistenza alla deformazione e la rigidità, che sono importanti per campate lunghe e carichi pesanti.
• Lunghezza non supportata e rischio di frustate:Le viti lunghe ad alto numero di giri possono frustare. Se hai bisogno di velocità su un lungo tratto, potresti aver bisogno supporto intermedio, diverse disposizioni dei cuscinetti terminali o una diversa soluzione di movimento.
• Ciclo di lavoro:La regolazione intermittente (qualche secondo qua e là) è molto diversa dal movimento continuo. Il servizio continuo richiede una migliore gestione del calore e una migliore strategia antiusura.
• Ambiente:Polvere, refrigerante, detergenti e corrosione esterna spostano la scelta migliore verso una protezione sigillata, materiali inossidabili o dadi in polimero.

Matrice di selezione rapida

Utilizzare questa tabella come punto di partenza per scegliere aVite trapezoidaleconfigurazione. Non sostituisce i calcoli ingegneristici, ma ti terrà lontano dalle trappole più comuni.

Tipi e materiali di dadi che contano davvero

La vite attira l'attenzione, ma il dado spesso decide la durata e la sensazione. Per unVite trapezoidalemontaggio, la scelta della chiocciola influisce: attrito, rumore, gioco, tolleranza alla contaminazione e quanto il sistema perdona il disallineamento.

• Dadi in bronzo:Una scelta classica per capacità di carico e usura prevedibile. Ottimo quando puoi lubrificare e tenere sotto controllo i detriti.
• Dadi in acciaio:Forte, ma può essere meno tollerante e può richiedere un'attenta lubrificazione e un accoppiamento superficiale per evitare irritazioni.
• Tecnopolimeri (nylon, POM, PEEK, compositi):Spesso più silenzioso e può funzionare con una lubrificazione minima. Il polimero giusto è in grado di gestire ambienti difficili; il polimero sbagliato può strisciare sotto carico o ammorbidirsi con il calore.

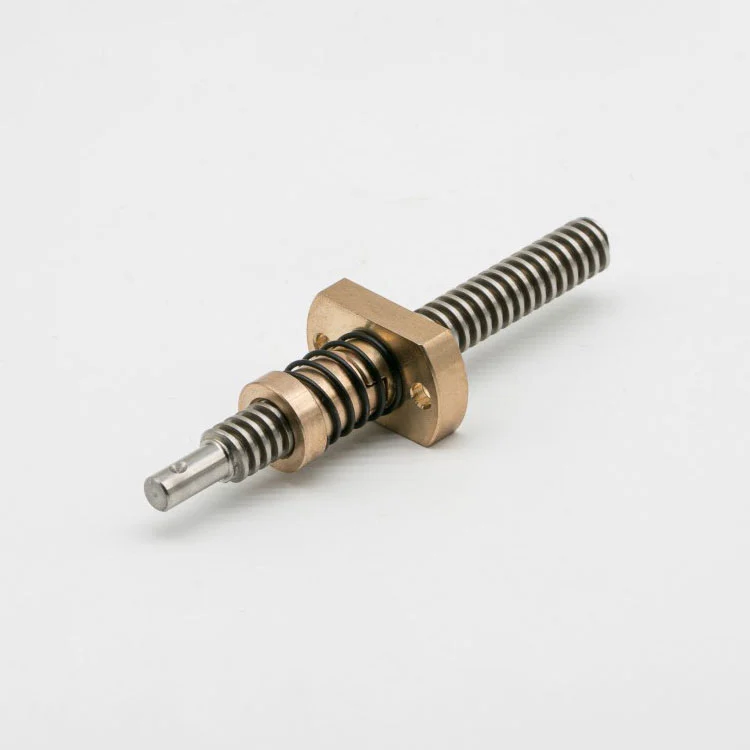

• Dadi anti-gioco:Progettato per ridurre il gioco e migliorare i cambi di direzione. Ideale quando la qualità del posizionamento conta più della coppia ultrabassa.

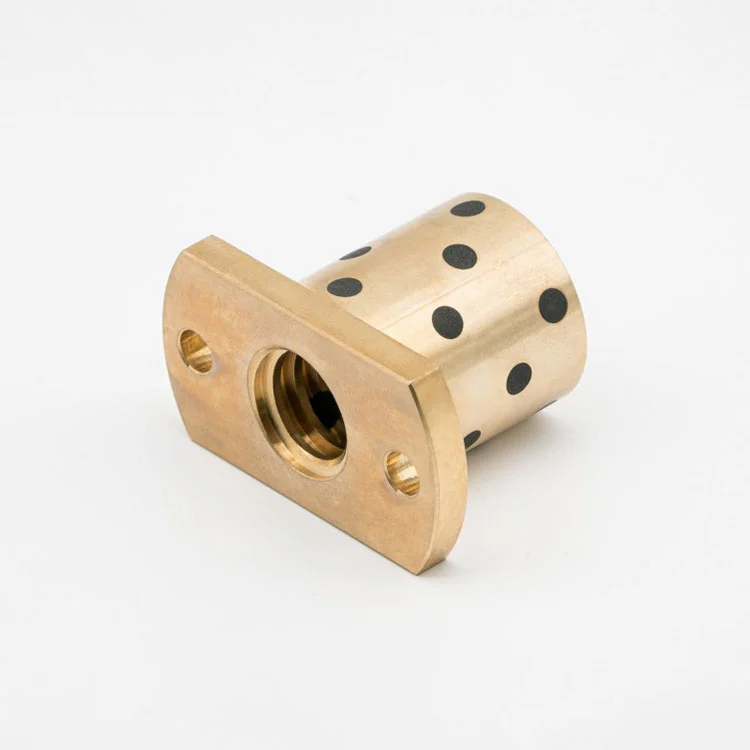

• Dadi senza olio/autolubrificanti:Utile quando la lubrificazione è poco pratica, indesiderabile o facilmente lavabile.

Checklist di integrazione: supporti, allineamento, lubrificazione

Anche il miglioreVite trapezoidaledeluderà se il design circostante è trascurato. Questi punti di integrazione sono il luogo in cui si svolgono molti progetti falliscono silenziosamente durante il passaggio dal prototipo alla produzione.

• Fine della strategia di supporto:Definire quale estremità è fissa e quale è mobile. La scelta dei cuscinetti influisce sul gioco assiale, sulla rigidità e sul rumore.
• Allineamento e montaggio:Il disallineamento aumenta notevolmente l’attrito e l’usura. Utilizzare alloggiamenti, riferimenti di lavorazione, ed evitare di forzare il dado in posizione durante il montaggio.
• Piano di lubrificazione:Decidere in anticipo: grasso, olio, polimero per funzionamento a secco o approccio sigillato. Di solito diventa "Aggiungeremo la lubrificazione più tardi". "Non abbiamo progettato lo spazio per la lubrificazione."
• Protezione dalla contaminazione:Soffietti, coperture, tergicristalli e il posizionamento lontano da trucioli e polvere possono prolungarne la durata.
• Comportamento termico:Cicli di lavoro più elevati generano calore. Il calore modifica i giochi, aumenta l'usura e può ammorbidire alcuni polimeri.
• Verifica di guida inversa:Se "deve resistere anche quando l'alimentazione è spenta" è un requisito, convalidarlo con carichi reali e vibrazioni reali.

Domande sulla qualità da porre prima dell'acquisto

Se stai acquistando aVite trapezoidale, la mossa più intelligente è porre domande che rivelino il controllo del processo. Il prezzo è facile da confrontare; la coerenza non lo è. Queste domande ti proteggono da spiacevoli sorprese.

• Quali tolleranze puoi mantenere sulla precisione del piombo, sulla rettilineità e sulla forma della filettatura?Richiedi i gradi standard e opzionali del fornitore.
• Laminato o macinato?E qual è il metodo di ispezione per ciascun lotto?
• Quali coppie di materiali consigliate per il mio carico, velocità e ambiente?Un buon fornitore chiederà informazioni sul ciclo di lavoro e sulla contaminazione.
• Come controlli il contraccolpo?Gioco standard, accoppiamenti selezionabili o design anti-gioco.
• Quali trattamenti superficiali sono disponibili?Soprattutto se la corrosione o l'usura costituiscono un problema.
• Potete fornire gruppi vite-dado abbinati in coppia?La corrispondenza riduce la variabilità e fa risparmiare tempo di debug.
• Cosa ti serve da me per citare correttamente?Disegni, corsa, carico, velocità, montaggio e requisiti di "mantenimento della posizione".

Dove Suzhou Maitu Screw Rod Manufacturing Co., Ltd. può aiutare

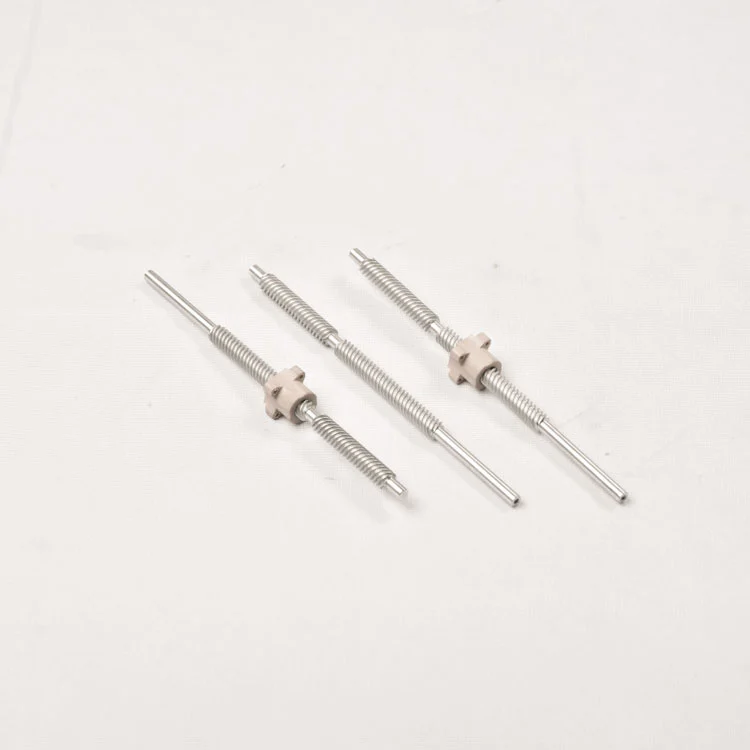

Se stai cercando un fornitore in grado di supportare sia configurazioni standard che personalizzate,Suzhou Maitu Screw Rod Manufacturing Co., Ltd.si concentra su soluzioni di viti trapezoidali per casi d'uso di movimento lineare e automazione, comprese opzioni come stili a principio multiplo, vite e dado accoppiati fornitura e molteplici percorsi di materiale dado (ad esempio, scelte basate sui polimeri e approcci anti-backlash).

In pratica, ciò significa che è possibile affrontare l'approvvigionamento in modo più pulito: invece di prendere una vite da un catalogo e sperare che la madrevite si comporti bene, è possibile specificare obiettivi prestazionali e ricevere un abbinamento consigliato. Ciò è particolarmente utile quando i vincoli includono "nessuna lubrificazione", "gioco ridotto" "bronzo speciale" o "plastica tecnica" o quando il tuo progetto necessita di personalizzazioni ripetute tra varianti.
