Perché la vite a ricircolo di sfere rullata ad alta velocità C7 per robot è una scelta intelligente per un'automazione veloce e affidabile

Riepilogo dell'articolo:ILVite a ricircolo di sfere rullata ad alta velocità C7 con passo largo per robotè progettato per fornire una trasmissione lineare efficiente, stabile e attenta ai costi per i sistemi robotici industriali. Prodotto daMaitu, questa vite a ricircolo di sfere rullata a passo grande combina la precisione C7, l'elevata efficienza di trasmissione, la tecnologia di laminazione ottimizzata e la personalizzazione flessibile per supportare applicazioni impegnative come la movimentazione robotizzata, la pallettizzazione, l'assemblaggio, lo smistamento e il posizionamento automatizzato.

Sommario

1. Che cos'è una vite a ricircolo di sfere rullata a passo grande ad alta velocità C7 per robot?
2. Perché un grande vantaggio è importante per il movimento robotico?
3. Quali sono le caratteristiche principali della vite a ricircolo di sfere C7?
4. Quali sono i principali parametri del prodotto?
5. Come può migliorare le prestazioni del robot?
6. Dove può essere utilizzata questa vite a ricircolo di sfere?
7. Come scegliere la vite a ricircolo di sfere giusta?
8. Come è possibile prolungare la durata utile delle viti a ricircolo di sfere?
9. Perché scegliere Maitu come fornitore cinese di viti a ricircolo di sfere?
10. Domande frequenti
11. Conclusione

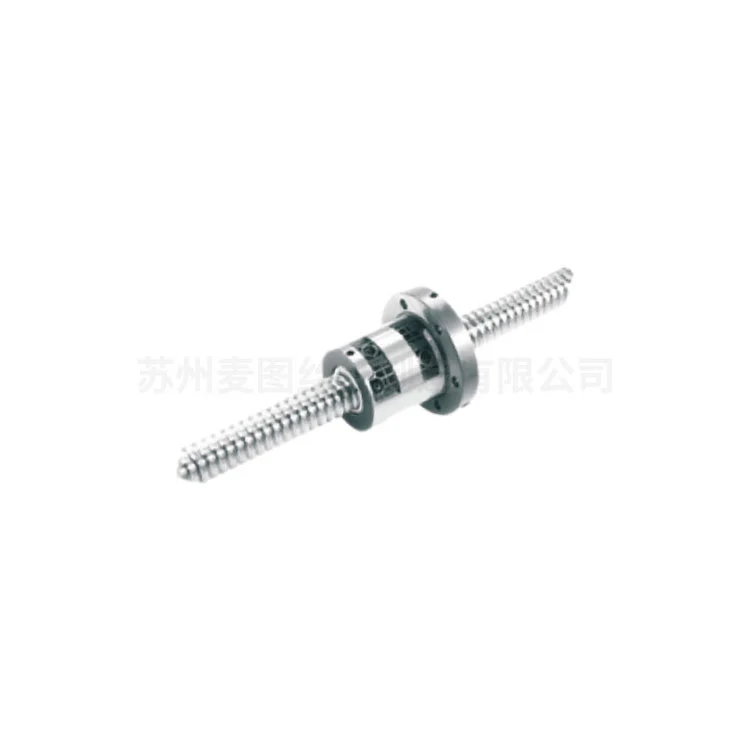

Che cos'è una vite a ricircolo di sfere rullata a passo grande ad alta velocità C7 per robot?

A Vite a ricircolo di sfere rullata ad alta velocità C7 con passo largo per robotè un componente di trasmissione meccanica che converte il movimento del motore rotatorio in un movimento lineare controllato. Utilizza sfere a ricircolo tra l'albero della vite e la chiocciola per ridurre l'attrito radente e migliorare l'efficienza della trasmissione. Questa struttura rende le viti a ricircolo di sfere particolarmente adatte per apparecchiature di automazione che eseguono movimenti lineari ripetuti, precisi e relativamente veloci.

Per i sistemi robotici, la configurazione C7 fornisce un equilibrio pratico tra prestazioni di posizionamento, velocità, efficienza di produzione e costo complessivo delle apparecchiature. Invece di perseguire la massima precisione possibile indipendentemente dal costo, le viti a ricircolo di sfere C7 sono adatte all'automazione industriale generale dove movimento affidabile e ripetibilità sono più importanti del posizionamento ultra-fine.

La configurazione con cavo largo è particolarmente utile quando un robot deve percorrere una distanza relativamente lunga in un breve periodo. Poiché un passo maggiore consente alla chiocciola di spostarsi più lontano durante ogni giro della vite, il sistema di trasmissione può ottenere un movimento lineare più elevato senza richiedere al motore di funzionare a velocità di rotazione inutilmente elevate.

Perché un grande vantaggio è importante per il movimento robotico?

Il passo è la distanza lineare percorsa dalla chiocciola di una vite a ricircolo di sfere durante un giro completo della vite. Pertanto, il piombo ha un'influenza diretta sulla relazione tra velocità del motore e velocità lineare.

Ad esempio, se due viti a ricircolo di sfere funzionano alla stessa velocità di rotazione ma una ha un passo maggiore, la vite con passo maggiore produrrà uno spostamento lineare maggiore per giro. Questa caratteristica è utile per i robot che eseguono frequentemente movimenti rapidi avanti e indietro.

Una progettazione con conduttore di grandi dimensioni può offrire numerosi vantaggi pratici:

• Corsa lineare più veloce:È possibile coprire una distanza maggiore con ogni giro del motore.
• Domanda rotazionale ridotta:Il motore può raggiungere la velocità lineare richiesta a un numero di giri inferiore.
• Tempi di ciclo più brevi:Un movimento più veloce può aumentare la produttività nell’automazione ripetitiva.
• Movimento efficiente a corsa lunga:I conduttori di grandi dimensioni sono adatti per meccanismi che richiedono uno spostamento lineare considerevole.
• Maggiore efficienza del sistema:La riduzione della rotazione non necessaria del motore può aiutare a ottimizzare il sistema di trasmissione complessivo.

Tuttavia, selezionare un lead più grande non è automaticamente migliore. Gli ingegneri devono inoltre considerare la capacità di carico, l'accelerazione, la coppia del motore, la precisione di posizionamento, la lunghezza della corsa, il diametro della vite, la velocità critica e le condizioni di installazione. La configurazione corretta deve essere sempre selezionata in base al meccanismo completo del robot.

Quali sono le caratteristiche principali della vite a ricircolo di sfere C7?

C7 Precision per l'Automazione Industriale Generale

La precisione C7 è un'opzione pratica per le applicazioni robotiche che richiedono un posizionamento affidabile senza i costi più elevati associati ai componenti di trasmissione ad altissima precisione. È particolarmente adatto per la movimentazione, il trasporto, lo smistamento, la pallettizzazione e altri processi di automazione generale.

Trasmissione a conduttori grandi

Il design a passo largo è ottimizzato per movimenti lineari rapidi. Maitu è ​​in grado di fornire configurazioni con cavi di grandi dimensioni per applicazioni in cui il posizionamento rapido e l'elevata efficienza di corsa sono obiettivi di progettazione importanti.

Tecnologia di produzione laminata a freddo

Le viti a ricircolo di sfere rullate sono prodotte formando il profilo della filettatura attraverso un processo di rullatura controllata. Rispetto alla rettifica di precisione, la laminazione può fornire un percorso di produzione efficiente per applicazioni in cui le prestazioni di livello C7 sono sufficienti. Ciò rende le viti a ricircolo di sfere rullate interessanti per i progetti di automazione che devono bilanciare le prestazioni con i costi di approvvigionamento.

Ricircolo efficiente delle sfere

Il contatto volvente tra le sfere, la pista della vite e la chiocciola riduce l'attrito rispetto ai tradizionali meccanismi a vite scorrevole. Una corretta circolazione delle sfere contribuisce a un movimento fluido, a un'efficiente trasmissione della potenza e a un funzionamento coerente.

Personalizzazione flessibile

Diverse strutture di robot richiedono diametri dell'albero, valori di passo, lunghezze effettive, configurazioni di dadi, lavorazione delle estremità e condizioni di precarico diversi. Maitu supporta soluzioni personalizzate di viti a ricircolo di sfere in base alla progettazione dell'apparecchiatura e ai requisiti applicativi.

Adatto per movimenti ad alta frequenza

I robot industriali possono eseguire migliaia di movimenti ripetuti durante la produzione continua. Una vite a ricircolo di sfere rullata opportunamente selezionata può fornire la stabilità meccanica necessaria per frequenti operazioni alternative, aiutando al tempo stesso i produttori a controllare il costo dei componenti di automazione.

Quali sono i principali parametri del prodotto?

La tabella seguente fornisce informazioni rappresentative sulla configurazione delle viti a ricircolo di sfere rullate a passo largo C7 utilizzate in applicazioni di robotica e automazione. Le specifiche esatte devono essere confermate in base alla progettazione richiesta e alle condizioni di lavoro.

Quando si ordina una vite a ricircolo di sfere, gli acquirenti devono fornire la corsa, il carico, la velocità lineare, l'accelerazione, la velocità del motore, le dimensioni di installazione, l'ambiente di lavoro e le condizioni di servizio previste. Questi parametri consentono al fornitore di consigliare una configurazione tecnicamente adeguata anziché limitarsi a selezionare una vite in base al diametro o al passo.

Come può migliorare le prestazioni del robot?

La produttività complessiva di un robot è fortemente influenzata dall'efficienza del suo sistema di movimento. Una vite a ricircolo di sfere a passo grande opportunamente selezionata può contribuire a un movimento lineare più rapido e coerente mantenendo un design meccanico economico.

• Maggiore efficienza di movimento:Grandi valori di passo consentono uno spostamento più lineare per giro.
• Posizionamento più veloce:La corsa lineare rapida può ridurre le attese inutili tra le operazioni robotiche.
• Movimento ripetitivo stabile:Il ricircolo delle sfere supporta un movimento fluido durante i cicli ripetuti.
• Automazione economicamente vantaggiosa:La tecnologia laminata C7 può essere più economica rispetto all'utilizzo di componenti di precisione più elevata quando la precisione di livello C5 non è necessaria.
• Integrazione flessibile del sistema:Diversi diametri di viti, passi, tipi di dadi e configurazioni di estremità possono essere adattati ad apparecchiature specifiche.
• Giri motore potenzialmente più bassi:Un passo grande può raggiungere la velocità lineare richiesta con meno giri della vite.

Queste caratteristiche rendono il prodotto particolarmente interessante per i produttori che sviluppano sistemi robotici in cui produttività, affidabilità e costo totale di proprietà devono essere considerati insieme.

Dove può essere utilizzata questa vite a ricircolo di sfere?

Robot di movimentazione industriale

I robot di movimentazione spostano spesso i prodotti tra trasportatori, postazioni di lavoro, aree di stoccaggio e apparecchiature di lavorazione. Una vite a ricircolo di sfere a passo grande può supportare un movimento lineare rapido laddove è richiesto un trasferimento rapido.

Robot di pallettizzazione

Le operazioni di pallettizzazione comportano movimenti ripetitivi di posizionamento e sollevamento. Una trasmissione lineare affidabile può aiutare a mantenere cicli costanti durante la produzione continua.

Attrezzature per l'assemblaggio automatizzato

I sistemi di assemblaggio spesso richiedono movimenti ripetibili tra più stazioni. Le viti a ricircolo di sfere C7 possono fornire una soluzione di trasmissione adeguata laddove non è necessaria una precisione estrema a livello di micron.

Sistemi di smistamento

Le apparecchiature di smistamento ad alta velocità beneficiano del rapido movimento alternativo. Una configurazione con passo ampio può contribuire a ridurre il tempo necessario per la corsa lineare ripetuta.

Sistemi di movimentazione dei materiali

Le apparecchiature automatizzate per la movimentazione dei materiali possono richiedere movimenti a corsa lunga combinati con una notevole capacità di carico. Il diametro della vite a ricircolo di sfere, il passo, la configurazione della chiocciola e la struttura di supporto possono essere selezionati in base ai requisiti effettivi di carico e corsa.

Macchinari generali per l'automazione

Oltre ai robot, le viti a ricircolo di sfere rullate a passo largo possono essere prese in considerazione anche per piattaforme automatizzate, moduli di trasferimento, apparecchiature di imballaggio, attuatori lineari e altri macchinari che richiedono un'efficiente trasmissione da rotante a lineare.

Come scegliere la vite a ricircolo di sfere giusta?

Scegliere la vite a ricircolo di sfere corretta richiede molto più che confrontare i prezzi dei prodotti. Un processo di selezione affidabile dovrebbe iniziare con i requisiti meccanici dell’applicazione completa.

1. Determinare la corsa richiesta:Identificare la distanza effettiva della corsa lineare e lo spazio di installazione disponibile.
2. Calcolare il carico di lavoro:Includere carico utile, componenti in movimento, forze di accelerazione e carichi esterni.
3. Definire la velocità target:Abbinare la velocità lineare desiderata al numero di giri del motore disponibile e al passo selezionato.
4. Controllare l'accelerazione e la decelerazione:I cicli di avvio-arresto robotici possono generare forze dinamiche significative.
5. Confermare i requisiti di precisione:Determinare se la precisione C7 è adeguata al compito di posizionamento del robot.
6. Seleziona la configurazione del dado:Considerare dadi standard, dadi flangiati, doppi dadi, precarico e spazio di montaggio disponibile.
7. Valutare l'ambiente:Polvere, umidità, temperatura, sostanze chimiche e contaminazione possono influenzare la sigillatura e il trattamento della superficie.
8. Conferma l'allineamento dell'installazione:Una coassialità e un supporto adeguati sono essenziali per il funzionamento stabile della vite a ricircolo di sfere.

Per i progetti OEM, fornire disegni tecnici completi e parametri operativi a un produttore cinese di viti a sfere può rendere il processo di selezione più efficiente e ridurre il rischio di componenti non corrispondenti.

Come è possibile prolungare la durata utile delle viti a ricircolo di sfere?

Anche una vite a ricircolo di sfere di alta qualità richiede installazione e manutenzione adeguate. Le seguenti pratiche possono aiutare a mantenere prestazioni stabili per tutta la vita operativa:

• Utilizzare un lubrificante appropriato e mantenere un programma di lubrificazione adeguato.
• Mantenere il gruppo vite-dado esente da polvere eccessiva, trucioli e contaminanti.
• Ispezionare regolarmente le guarnizioni protettive per verificare che non siano usurate o danneggiate.
• Controllare l'allineamento dell'albero e le condizioni di montaggio durante la manutenzione ordinaria.
• Evitare di superare le condizioni di carico, velocità o accelerazione nominali.
• Monitorare vibrazioni, rumori, aumenti di temperatura insoliti o cambiamenti nel comportamento di posizionamento.
• Ispezionare i cuscinetti, i giunti e le strutture di supporto collegati insieme alla vite a ricircolo di sfere.

La corretta installazione è particolarmente importante per i sistemi robotici poiché accelerazioni e decelerazioni frequenti possono amplificare gli effetti del disallineamento o del supporto insufficiente. La manutenzione preventiva può anche aiutare a identificare l'usura prima che influisca sulla qualità della produzione.

Perché scegliere Maitu come fornitore cinese di viti a ricircolo di sfere?

Maitu è ​​specializzata nella produzione di viti a ricircolo di sfere e soluzioni di movimento lineare, con esperienza in viti a ricircolo di sfere rullate, viti a ricircolo di sfere di precisione, dadi personalizzati e configurazioni specifiche per l'applicazione. L'azienda fornisce soluzioni per l'automazione, macchinari CNC, robotica e altre applicazioni di movimento lineare.

Per gli acquirenti che acquistano aVite a ricircolo di sfere rullata ad alta velocità C7 con passo largo per robot, il valore di Maitu va oltre la fornitura di un componente meccanico standard. L'azienda può supportare i clienti con la selezione delle specifiche, la configurazione dei dadi, la personalizzazione dei conduttori, la lavorazione delle estremità, la regolazione del precarico, l'assemblaggio, il collaudo, l'imballaggio e la consegna.

Il processo di produzione di Maitu copre fasi chiave come la preparazione dei materiali, la laminazione, il trattamento termico, la lavorazione meccanica, l'assemblaggio, l'ispezione e il collaudo finale. Questo approccio integrato può aiutare i clienti a mantenere una maggiore coerenza tra specifiche personalizzate e prodotti finiti.

L'azienda fornisce inoltre diverse classi di precisione e configurazioni di viti a ricircolo di sfere per diversi requisiti applicativi. Per i produttori di robot e gli integratori di automazione, questa flessibilità può essere particolarmente utile quando un componente standard del catalogo non corrisponde esattamente allo spazio di installazione disponibile o ai requisiti di movimento.

Collaborando direttamente con uno specialistaProduttore e fornitore cinese, i clienti OEM possono discutere i parametri tecnici prima della produzione e sviluppare una configurazione di vite a ricircolo di sfere attorno all'architettura reale del robot invece di adattare la macchina a un componente generico.

Domande frequenti

Qual è il vantaggio principale di una vite a ricircolo di sfere a passo grande per robot?

Il vantaggio principale è una maggiore corsa lineare per giro della vite. Ciò rende le viti a ricircolo di sfere a passo grande utili per i sistemi robotici che danno priorità al movimento lineare veloce e ai cicli operativi brevi.

C7 Precision è adatto ai robot industriali?

SÌ. La precisione C7 può essere adatta per robot industriali generici, sistemi di movimentazione, apparecchiature di smistamento, macchinari per la pallettizzazione e applicazioni di posizionamento automatizzato in cui non è richiesta una precisione di posizionamento estremamente elevata.

Qual è la differenza tra una vite a ricircolo di sfere rullata e rettificata?

Una vite a ricircolo di sfere rullata viene prodotta formando il profilo della filettatura attraverso un processo di laminazione, mentre una vite a ricircolo di sfere rettificata utilizza una rettifica di precisione. Le viti a sfere rullate vengono spesso selezionate quando i produttori necessitano di un equilibrio efficace tra precisione, efficienza produttiva, durata e costi.

Maitu può personalizzare la vite a ricircolo di sfere a passo largo C7?

SÌ. La personalizzazione può includere passo, diametro dell'albero, lunghezza effettiva, tipo di chiocciola, precarico, lavorazione delle estremità e altri requisiti meccanici. I clienti devono fornire disegni tecnici o parametri operativi dettagliati per la valutazione ingegneristica.

Quali informazioni devo fornire quando richiedo un preventivo?

Le informazioni importanti includono diametro della vite, passo, corsa effettiva, lunghezza totale, carico, velocità lineare richiesta, accelerazione, velocità del motore, metodo di montaggio, tipo di chiocciola, requisiti di precisione, ambiente di lavoro e quantità. Un disegno tecnico è utile per ordini personalizzati.

È possibile utilizzare una vite a ricircolo di sfere C7 per movimenti alternativi ad alta velocità?

Sì, a condizione che il diametro, il passo, la struttura di supporto, la lubrificazione, il motore e le condizioni operative selezionati siano appropriati. Le applicazioni ad alta velocità dovrebbero essere valutate come un sistema di trasmissione completo piuttosto che basato sulla sola vite a ricircolo di sfere.

Conclusionee

ILVite a ricircolo di sfere rullata ad alta velocità C7 con passo largo per robotfornisce una combinazione pratica di trasmissione efficiente, movimento di grandi passi, precisione C7, personalizzazione flessibile e produzione attenta ai costi per l'automazione industriale. Può essere una scelta efficace per la movimentazione di robot, sistemi di pallettizzazione, apparecchiature di smistamento, macchinari di assemblaggio, sistemi di trasferimento di materiale e altre applicazioni in cui è essenziale un movimento lineare rapido e ripetibile.

Per OEM, integratori di automazione e produttori di apparecchiature industriali, la chiave per ottenere prestazioni affidabili è selezionare la corretta combinazione di passo, diametro, configurazione della chiocciola, precarico, corsa, capacità di carico e caratteristiche del motore. Se stai sviluppando un nuovo sistema di trasmissione robotizzato o stai cercando un fornitore affidabile di viti a sfere in Cina per un progetto esistente,contattaciper discutere i requisiti della tua applicazione e lasciare che Maitu ti aiuti a sviluppare una soluzione adatta per viti a ricircolo di sfere rullate a passo largo C7.
