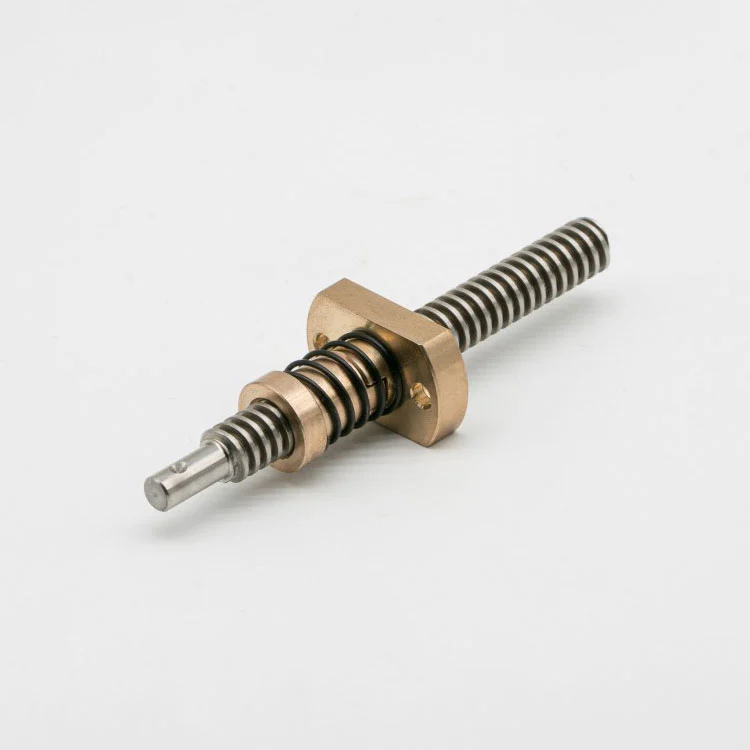

Dado Trapezio Antigioco per Attuatori Lineari

Maitu fornisce dadi trapezoidali anti-gioco durevoli e di alta qualità per attuatori lineari in Cina. La fabbrica Maitu mira alle esigenze personalizzate di vari tipi di attuatori lineari (attuatori lineari elettrici, attuatori lineari idraulici, attuatori lineari pneumatici) e fornisce soluzioni di personalizzazione orientate allo scenario. In base al carico nominale dell'attuatore lineare, alla frequenza alternativa, all'intervallo della corsa, alla temperatura di lavoro e alle dimensioni dell'interfaccia di installazione, possiamo personalizzare in modo flessibile i parametri chiave come la specifica della filettatura trapezoidale (metrico/pollici), la dimensione complessiva del dado, la forza di precarico della molla a disco, la selezione del materiale e il trattamento superficiale.

Facendo riferimento alle due configurazioni di base delle viti di comando dell'attuatore lineare (vite di comando rotante e dado rotante), il prodotto adotta un design di interfaccia universale, compatibile con i principali componenti di trasmissione dell'attuatore lineare e può essere assemblato direttamente con viti di comando di varie specifiche senza modificare la struttura dell'attuatore originale, migliorando notevolmente l'efficienza dell'aggiornamento e della manutenzione delle apparecchiature.

Specifiche Tecniche del Prodotto

Nota: * indica specifiche speciali, che possono essere personalizzate in base al tipo di attuatore lineare, al carico nominale, alla frequenza alternativa e allo spazio di installazione. Possiamo regolare in modo flessibile la forza di precarico della molla a disco e la precisione della filettatura e seguire rigorosamente lo standard GB/T 17587-2018 per la produzione, per soddisfare le esigenze di lavoro alternativo ad alta frequenza e a carico variabile di diversi attuatori lineari, garantendo che il gioco assiale sia efficacemente controllato e che l'efficienza della trasmissione sia mantenuta, che è in linea con il principio di funzionamento della trasmissione anti-gioco dell'attuatore lineare. Allo stesso tempo, possiamo fornire dadi di installazione con filettatura metrica e imperiale in base alle vostre esigenze, migliorando ulteriormente la compatibilità.

Aspetti funzionali e caratteristiche di adattamento dell'attuatore lineare

1. Precarico composito della molla a disco, anti-gioco stabile: Adottando il design centrale del precarico composito della molla a disco combinato con una filettatura trapezoidale rettificata di precisione, diverso dalla molla di tipo diviso e dalle strutture O-ring a doppio elastico dei prodotti precedenti, realizza una distribuzione uniforme della forza di precarico, può controllare stabilmente il gioco assiale entro 0,004-0,01 mm, risolvendo fondamentalmente il problema del jitter di movimento, della deviazione di posizionamento e dell'instabilità della trasmissione causata dal gioco assiale durante movimento alternativo ad alta frequenza degli attuatori lineari, garantendo un funzionamento regolare e preciso dell'attuatore.

2. Elevata resistenza alla fatica, adattamento al movimento alternativo ad alta frequenza: mirando alle caratteristiche di movimento alternativo ad alta frequenza degli attuatori lineari (fino a 15 cicli/min), la molla a disco adotta materiale in lega ad alta resistenza con eccellente resistenza alla fatica, che può sopportare oltre 20.000 volte di compressione alternativa senza deformazione a fatica, e la struttura filettata integrata non è facile da indossare, garantendo prestazioni anti-gioco stabili durante il funzionamento ad alta frequenza a lungo termine, che è particolarmente adatto per attuatori lineari che richiedono un funzionamento continuo e stabile.

3. Elevata capacità di carico, adattamento a carichi variabili: gli attuatori lineari spesso sopportano carichi variabili durante il funzionamento. Questo dado trapezoidale anti-gioco per attuatori lineari è realizzato in materiale resistente all'usura ad alta resistenza ed è sottoposto a lavorazione di precisione, con forte capacità di carico statico e dinamico, che può sopportare grandi spinte assiali e carichi radiali senza deformazioni e mantenere una trasmissione stabile anche quando il carico cambia, adattandosi alle caratteristiche di funzionamento degli attuatori lineari in diversi scenari applicativi e soddisfacendo i requisiti di carico degli elevatori a vite trapezoidale e altre apparecchiature correlate.

4. Basso attrito ed elevata efficienza di trasmissione: la superficie della filettatura è trattata con uno speciale rivestimento lubrificante, che riduce efficacemente il coefficiente di attrito tra il dado e la vite di comando, il coefficiente di attrito è inferiore a 0,08, l'efficienza di trasmissione è pari al 92% o più, il che non solo riduce il consumo energetico degli attuatori lineari, ma riduce anche la generazione di calore durante il funzionamento, evitando il degrado delle prestazioni causato dal surriscaldamento e garantendo l'efficienza complessiva del sistema di attuatori lineari.

Parametri prestazionali e rigoroso controllo di qualità

1. Selezione dei materiali orientata all'attuatore: lega di bronzo opzionale ad alta resistenza all'usura (elevata capacità di carico, forte resistenza alla fatica) e materiali plastici tecnici rinforzati (leggeri, autolubrificanti). Tra questi, la lega di bronzo è adatta per attuatori lineari per carichi pesanti (come attuatori lineari idraulici industriali, elevatori a vite trapezoidale) e la plastica tecnica rinforzata è adatta per attuatori lineari ad alta frequenza per carichi leggeri (come piccoli attuatori lineari elettrici), soddisfacendo pienamente i requisiti di carico e movimento di diversi attuatori lineari e facendo riferimento agli standard di selezione dei materiali dei dadi degli attuatori lineari ad alte prestazioni.

2. Indicatori di precisione per la trasmissione lineare: la precisione della filettatura raggiunge il livello ISO 4, l'errore di passo è inferiore a ±0,004 mm, la ripetibilità di posizionamento è ≤±0,006 mm, il gioco è controllabile entro 0,004-0,01 mm, che è migliore della precisione di trasmissione generale dei dadi trapezoidali dell'attuatore lineare, garantendo che l'attuatore lineare possa ottenere un posizionamento preciso e un movimento stabile e soddisfare i requisiti di precisione dello standard GB/T 17587-2018.

3. Durata e durata: dopo l'indurimento superficiale e il trattamento anticorrosivo, la durezza superficiale raggiunge HRC 56-60, la resistenza all'usura è superiore del 75% rispetto a quella dei normali dadi trapezoidali e la durata può raggiungere più di 4,5 anni in condizioni di utilizzo normale e manutenzione regolare, adattandosi alle esigenze di funzionamento continuo a lungo termine degli attuatori lineari, riducendo la frequenza di sostituzione dei componenti e i costi di manutenzione, che è in linea con i requisiti di durata degli elevatori a vite trapezoidale e di altri dadi lineari apparecchiature relative agli attuatori.

I vantaggi di Maitu

1. Capacità di ricerca e sviluppo focalizzata sugli attuatori lineari: il nostro team di ricerca e sviluppo è composto da 8 ingegneri senior con più di 8 anni di esperienza nella trasmissione lineare e nei componenti degli attuatori lineari, concentrandosi sulla ricerca e sviluppo e sull'ottimizzazione della tecnologia anti-gioco per scenari di attuatori lineari, padroneggiando tecnologie di base come la progettazione del precarico composito della molla a disco e la rettifica di precisione della filettatura e ottimizzando la struttura del dado trapezoidale anti-gioco per attuatori lineari in base alle caratteristiche di carico variabile e alternativo ad alta frequenza degli attuatori lineari. attuatori, garantendo un perfetto adattamento a varie tipologie di attuatori lineari.

2. Produzione standardizzata e test rigorosi: dotato di linee di produzione professionali di dadi per attuatori lineari e apparecchiature di prova di precisione (come macchine per prove di fatica, tester di efficienza della trasmissione), ogni prodotto viene sottoposto a severi test di rilevamento del gioco, test di fatica, test di carico e test di resistenza alle alte temperature prima di lasciare la fabbrica, in linea con gli standard GB/T 17587-2018 e GB/T 3098.1-2010, con un tasso di qualificazione del 100%, garantendo che ciascun dado possa soddisfare le prestazioni elevate requisiti degli attuatori lineari.

3. Ricca esperienza di personalizzazione per attuatori lineari: avendo fornito soluzioni anti-gioco personalizzate per oltre 2.900 produttori e utenti di attuatori lineari, coprendo attuatori lineari elettrici, idraulici, pneumatici e di altro tipo, nonché scenari di ascensore con vite trapezoidale, abbiamo una vasta esperienza nell'abbinamento di diversi modelli di attuatori lineari e possiamo personalizzare i prodotti in base ai parametri specifici e alle condizioni di lavoro del vostro attuatore.

4. Certificazione autorevole e riconoscimento del mercato: ha superato la certificazione del sistema di gestione della qualità ISO 9001, la certificazione ambientale RoHS e la certificazione CE, con una serie di brevetti relativi alla tecnologia di trasmissione anti-gioco degli attuatori lineari, al servizio di marchi di attuatori lineari nazionali ed esteri, e i prodotti sono stati altamente riconosciuti per la loro stabilità, durata ed efficienza di trasmissione, in particolare nel campo degli elevatori a vite trapezoidale e degli attuatori lineari industriali.

Processo di personalizzazione e sistema di supporto a servizio completo

1. Comunicazione della domanda e formulazione dello schema: il nostro team tecnico professionale fornisce consulenza individuale, comprende a fondo il tipo di attuatore lineare, il carico nominale, la frequenza alternativa, l'intervallo di corsa, l'ambiente di lavoro e i requisiti dell'interfaccia di installazione e formula schemi di personalizzazione mirati, inclusa la selezione dei materiali, la regolazione della forza di precarico della molla a disco e il design strutturale, e si riferisce rigorosamente agli standard nazionali pertinenti, per garantire che il dado trapezoidale anti-gioco per attuatori lineari si adatti perfettamente al tuo attuatore lineare.

2. Produzione di prova del campione e test delle prestazioni: secondo lo schema di personalizzazione confermato, completiamo la progettazione del disegno 2D/3D, eseguiamo la produzione di prova del campione e testiamo il campione sull'attuatore lineare corrispondente per verificare l'effetto anti-gioco, la resistenza alla fatica, l'efficienza di trasmissione e la compatibilità di installazione, oltre a regolare e ottimizzare fino a soddisfare i requisiti prima della produzione di massa, assicurando che il prodotto soddisfi le effettive esigenze di funzionamento dell'attuatore lineare.

3. Protezione dell'imballaggio e del trasporto: adottare imballaggi anticollisione, a prova di umidità e antiolio, che possono efficacemente prevenire danni al prodotto durante il trasporto, evitare la deformazione del filo e danni alla molla del disco e garantire che le prestazioni del prodotto non siano influenzate quando arriva a destinazione, particolarmente adatto per il trasporto a lunga distanza di ordini all'ingrosso.

4. Impegno di consegna efficiente: sono disponibili in magazzino modelli standard adatti agli attuatori lineari tradizionali, con tempi di consegna di 1-3 giorni lavorativi; i prodotti personalizzati vengono consegnati entro 7-11 giorni lavorativi, abbreviando efficacemente il ciclo di aggiornamento e manutenzione dell'attuatore lineare e garantendo il normale funzionamento dell'apparecchiatura.

5. Servizio post-vendita e guida tecnica: fornire un periodo di garanzia di qualità di 30 mesi, i tecnici professionisti forniscono supporto tecnico online e in loco 24 ore su 24, risolvono tempestivamente i problemi di installazione, debug e utilizzo del prodotto; fornire la sostituzione gratuita in caso di problemi di qualità del prodotto entro il periodo di garanzia e fornire una guida regolare alla manutenzione per prolungare la durata di servizio del dado trapezoidale anti-gioco per attuatori lineari e dell'attuatore lineare.

Guida all'installazione e suggerimenti per la manutenzione quotidiana

1. Fasi di installazione: prima dell'installazione, pulire la superficie filettata del dado e la vite di comando corrispondente con un panno privo di lanugine imbevuto di olio lubrificante industriale per rimuovere polvere, macchie di olio e altre impurità, garantendo una presa salda e riducendo l'attrito iniziale; installare il dado sulla vite senza problemi, evitare l'installazione forzata, regolare la forza di precarico della molla a disco in base ai requisiti di carico e movimento dell'attuatore lineare e fissare saldamente la flangia alla parte mobile dell'attuatore lineare per evitare un'installazione allentata che influisce sulla precisione della trasmissione e sulla sicurezza operativa, in particolare per le installazioni relative all'elevatore della vite trapezoidale.

2. Manutenzione regolare: si consiglia di controllare il gioco, lo stato della molla a disco e la pulizia della filettatura ogni 3 mesi (regolare in base alla frequenza di movimento alternativo); se si riscontrano macchie di polvere o olio, pulirle per tempo; aggiungere una piccola quantità di olio lubrificante resistente alle alte temperature ogni 5 mesi per ridurre l'attrito, proteggere la filettatura e la molla a disco e garantire un funzionamento stabile a lungo termine, che favorisce il mantenimento dell'efficienza di trasmissione dell'attuatore lineare.

3. Requisiti di stoccaggio: conservare in un ambiente pulito, asciutto e ben ventilato (temperatura 8-22 ℃, umidità ≤40%), evitare il contatto con temperature elevate, sostanze corrosive e oggetti appuntiti, prevenire la deformazione della filettatura, l'affaticamento della molla del disco e danni alla superficie e garantire le prestazioni anti-gioco del dado trapezoidale anti-gioco per attuatori lineari, che è particolarmente importante per la conservazione a lungo termine dei pezzi di ricambio.

4. Precauzioni per l'uso: durante il funzionamento dell'attuatore lineare, evitare carichi eccessivi, avviamenti e arresti violenti e non smontare il dado a piacimento per evitare danni alla molla a disco e alla struttura della filettatura; evitare che oggetti estranei entrino nello spazio del filo per evitare inceppamenti della trasmissione e danni all'attuatore lineare; controllare regolarmente le prestazioni autobloccanti per garantire la sicurezza operativa, in particolare per gli scenari di ascensore con vite trapezoidale.

Tipi di attuatori lineari applicabili e scenari applicativi

1. Attuatori lineari elettrici: applicabili ad attuatori lineari elettrici di piccole e medie dimensioni (come aste di spinta elettriche industriali, moduli attuatori lineari), eliminando efficacemente il gioco assiale, garantendo un movimento stabile e un posizionamento preciso e adatti a linee di produzione automatizzate, apparecchiature intelligenti, apparecchiature mediche e altri scenari, nonché l'abbinamento con elevatori a vite trapezoidale per una trasmissione di precisione.

2. Attuatori lineari idraulici e pneumatici: adatti per attuatori lineari idraulici e pneumatici per carichi pesanti (come cilindri idraulici, cilindri pneumatici con meccanismi di trasmissione lineare), con forte capacità di carico e resistenza alla fatica, adattandosi alle caratteristiche di lavoro ad alto carico e ad alta frequenza di tali attuatori e applicabili a macchinari di ingegneria, attrezzature metallurgiche, industria di costruzione navale e altri campi.

3. Attuatori lineari industriali: applicabili ad attuatori lineari di livello industriale utilizzati nella produzione automatizzata, come attuatori di alimentazione lineare, attuatori di sollevamento lineare e elevatori a vite trapezoidale, con prestazioni anti-gioco stabili ed elevata efficienza di trasmissione, garantendo la coerenza e la stabilità delle operazioni di produzione, migliorando l'efficienza produttiva e la qualità del prodotto e soddisfacendo i requisiti di stabilità degli scenari industriali.

4. Attuatori lineari speciali: adatti per attuatori lineari speciali (come attuatori lineari ad alta temperatura, attuatori lineari per esterni), con forte adattabilità ambientale e resistenza alla corrosione, adattandosi ad ambienti di lavoro difficili e applicabili all'industria aerospaziale, automobilistica, alle attrezzature esterne e ad altri campi, nonché elevatori a vite trapezoidale per scopi speciali.

Domande frequenti e supporto tecnico professionale

1. Qual è la differenza tra questo prodotto e i precedenti dadi trapezoidali antigioco?

La versione della stampante 3D adotta una struttura di precarico della molla di tipo diviso, concentrandosi sull'economicità e sulla facile manutenzione; la versione del sistema di posizionamento adotta un design di precarico O-ring a doppio elastico, concentrandosi su alta precisione e stabilità a lungo termine; questo dado trapezoidale anti-gioco per attuatori lineari adotta una struttura composita di precarico della molla a disco, concentrandosi sulla resistenza alla fatica e sull'adattamento alternativo ad alta frequenza, appositamente progettata per le caratteristiche di carico alternativo e variabile ad alta frequenza degli attuatori lineari ed è più in linea con i requisiti di lavoro degli elevatori a vite trapezoidale e altre apparecchiature correlate.

2. Questo prodotto può essere adattato alla vite di comando del mio attuatore lineare esistente?

Sì, i nostri modelli standard sono compatibili con le tradizionali viti trapezoidali utilizzate negli attuatori lineari e possiamo anche personalizzare le specifiche della filettatura e le dimensioni del dado in base ai parametri della vite di comando e fornire opzioni di filettatura metrica e imperiale, garantendo l'assemblaggio diretto senza modificare la struttura originale dell'attuatore e abbinando le due configurazioni di base delle viti di comando dell'attuatore lineare (vite di comando rotante e dado rotante).

3. Come regolare la forza di precarico della molla a disco per adattarsi alle diverse condizioni di lavoro?

Il prodotto è progettato con una struttura di precarico regolabile, che può regolare in modo flessibile il grado di compressione della molla a disco in base al carico dell'attuatore lineare, alla frequenza alternativa e ai requisiti di precisione di posizionamento, bilanciando l'effetto anti-gioco e la levigatezza della trasmissione e adattandosi alle diverse condizioni di lavoro degli attuatori lineari e degli elevatori a vite trapezoidale.

4. Come giudicare se l'effetto anti-gioco del dado è normale durante l'uso?

Dopo l'installazione, avviare l'attuatore lineare in modo che funzioni a velocità normale, osservare se sono presenti oscillazioni del movimento o rumori anomali; utilizzare uno strumento di misura di precisione per rilevare la ripetibilità del posizionamento, se l'errore di ripetibilità è entro ± 0,006 mm, indica che l'effetto anti-gioco è normale e il prodotto soddisfa i requisiti di precisione dello standard GB/T 17587-2018.

5. Qual è la durata della molla a tazza?

La molla a disco adotta materiale in lega resistente alla fatica ad alta resistenza, che può mantenere prestazioni stabili per più di 4,5 anni in condizioni di utilizzo normale e movimento alternativo ad alta frequenza e può essere sostituito in modo indipendente quando usurato, il che è comodo e veloce e riduce i costi di manutenzione dell'attuatore lineare e dell'elevatore a vite trapezoidale.

6. Fornite supporto tecnico per ordini all'ingrosso di attuatori lineari?

Sì, per ordini all'ingrosso, invieremo tecnici professionisti per fornire indicazioni sull'installazione, debug e manutenzione in loco e fornire manuali dettagliati di installazione e manutenzione conformi agli standard nazionali pertinenti, garantendo che il dado trapezoidale anti-gioco per attuatori lineari possa offrire le migliori prestazioni di anti-gioco e trasmissione negli attuatori lineari e negli elevatori a vite trapezoidale.
