In che modo le guide lineari ultraprecise possono migliorare la precisione, la stabilità e l'affidabilità nei moderni sistemi di movimento

Riepilogo dell'articolo: Guide lineari ultraprecisesono essenziali per i sistemi di movimento che richiedono posizionamento eccezionalmente accurato, corsa fluida, elevata rigidità e ripetibilità a lungo termine. Dalle apparecchiature per semiconduttori e macchine utensili di precisione alla robotica e ai dispositivi medici, la guida lineare giusta può influenzare direttamente la qualità della lavorazione, la stabilità delle apparecchiature e i costi operativi. Questo articolo spiega come funzionano le guide ultraprecise, quali specifiche contano di più, come si confrontano i gradi di precisione e cosa dovrebbero considerare gli acquirenti quando scelgono una soluzione affidabile da un produttore professionale comeMaitu.

Sommario

• Perché le guide lineari ultraprecise sono importanti?
• Quali caratteristiche tecniche definiscono una guida lineare ad alte prestazioni?
• In che modo i gradi di precisione e le tolleranze influiscono sulle prestazioni?
• Quali materiali e trattamenti superficiali supportano la precisione a lungo termine?
• Dove vengono comunemente utilizzate le guide lineari ad alta precisione?
• Come scegliere la guida lineare giusta?
• Quale controllo di qualità dovrebbero aspettarsi gli acquirenti?
• Domande frequenti
• Considerazioni finali

Perché le guide lineari ultraprecise sono importanti?

Nell'automazione moderna, il movimento lineare non riguarda più semplicemente lo spostamento di un componente dal punto A al punto B. La produzione di semiconduttori, l'ispezione di precisione, la lavorazione CNC, la robotica e le apparecchiature mediche spesso richiedono movimenti ripetibili con deviazioni estremamente piccole. In queste applicazioni, anche pochi micrometri di errore geometrico possono influenzare la qualità del prodotto, la precisione dell’assemblaggio o i risultati della misurazione.

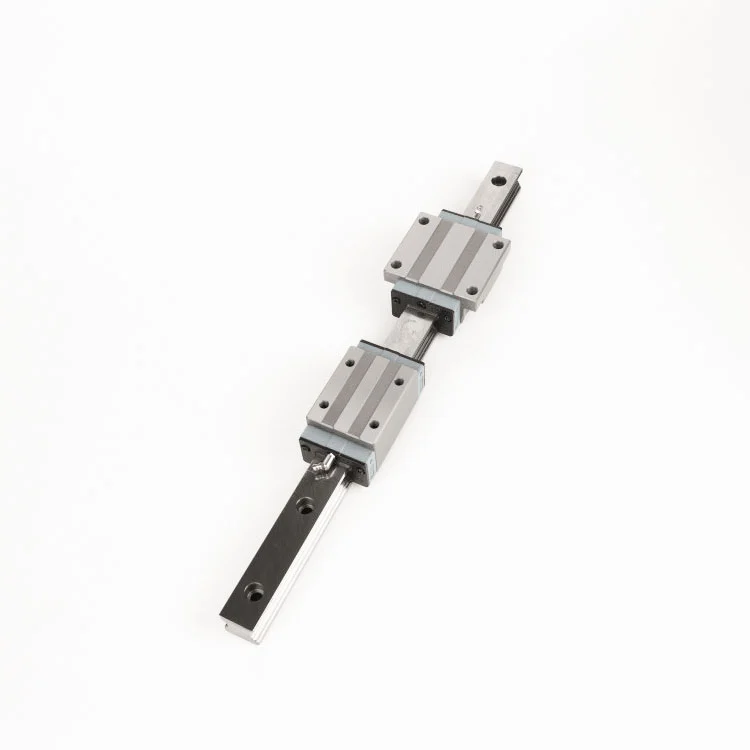

Le guide lineari ultraprecise forniscono un'interfaccia di movimento rotatorio controllato tra una rotaia di guida e il carrello. La geometria ottimizzata delle piste, le superfici di montaggio accuratamente rettificate e le tolleranze di produzione controllate aiutano a ridurre al minimo le vibrazioni indesiderate, la variazione di posizione e il gioco meccanico.

Maitu sviluppa prodotti di movimento lineare per applicazioni industriali esigenti e vanta oltre 12 anni di esperienza nella produzione di componenti di precisione e soluzioni correlate. Le sue guide ultraprecise sono progettate in base alla rigidità, all'uniformità dimensionale, alle prestazioni di carico e all'affidabilità a lungo termine, rendendole adatte per sistemi in cui le normali guide lineari potrebbero non fornire una precisione sufficiente.

Il valore di una guida ultraprecisa non si limita quindi alla sua tolleranza dimensionale. È la combinazione di precisione geometrica, proprietà dei materiali, comportamento del precarico, qualità dell'installazione, lubrificazione, tenuta e ispezione di qualità che determina le prestazioni di movimento nel mondo reale.

Quali caratteristiche tecniche definiscono una guida lineare ad alte prestazioni?

Una guida lineare di precisione dovrebbe essere valutata come un componente di movimento completo piuttosto che in base a un singolo numero di precisione. Diverse caratteristiche tecniche concorrono a determinarne le prestazioni.

Contatto a quattro punti e distribuzione del carico

Una struttura ottimizzata della canalina può distribuire i carichi applicati su più punti di contatto. Ciò aiuta la guida a gestire le forze radiali, le forze laterali e i carichi di momento in modo più efficace, in particolare nelle apparecchiature multiasse.

Superfici rettificate di precisione

Le piste rettificate e le superfici di montaggio contribuiscono a una corsa più fluida del carrello e a una migliore coerenza dimensionale. Maitu specifica piste rettificate con una finitura superficiale di circa Ra 0,4–0,8 μm per la sua serie ultraprecisa.

Elevata rigidità

La rigidità diventa particolarmente importante quando la guida supporta utensili pesanti, forze di taglio, moduli di ispezione o meccanismi multiasse. Una guida rigida può aiutare a ridurre la deformazione e a mantenere la stabilità della posizione sotto carichi di lavoro.

Sigillatura e lubrificazione affidabili

La contaminazione è una delle principali preoccupazioni nei sistemi di movimento lineare. Le tenute multi-labirinto integrate possono aiutare a impedire che i contaminanti raggiungano gli elementi volventi e le piste. Le soluzioni di lubrificazione opzionali possono ridurre ulteriormente le esigenze di manutenzione durante il funzionamento prolungato.

• Movimento lineare stabile e fluido
• Elevata capacità di carico e momento-carico
• Vibrazioni ridotte durante il viaggio
• Precisione di montaggio e funzionamento controllata
• Protezione contro polvere e contaminanti esterni
• Intervalli di manutenzione più lunghi se lubrificati correttamente

In che modo i gradi di precisione e le tolleranze influiscono sulle prestazioni?

Il grado di precisione determina quanto strettamente vengono controllate le dimensioni critiche e le caratteristiche geometriche. Per le applicazioni che coinvolgono più guide parallele o assi coordinati, la coerenza tra le guide è particolarmente importante perché piccole differenze dimensionali possono accumularsi durante l'installazione e il funzionamento.

Ad esempio, i dati di produzione di Maitu forniscono diversi gradi di precisione, tra cui N, H, P, SP e UP. La classe UP rappresenta la categoria di precisione più elevata nell'intervallo elencato.

Nota: i valori indicati sono parametri di produzione per il margine di altezza e larghezza (△H e △W) e devono essere valutati insieme alla configurazione specifica della guida e ai requisiti applicativi.

Per i sistemi che richiedono movimento sincronizzato, la selezione di un grado di precisione più elevato può fornire una maggiore coerenza dimensionale. Tuttavia, la qualità più alta non è automaticamente la scelta migliore per ogni macchina. Gli acquirenti devono bilanciare la precisione richiesta, il carico, la lunghezza della rotaia, le condizioni di installazione, l'ambiente operativo e il costo totale del progetto.

Quali materiali e trattamenti superficiali supportano la precisione a lungo termine?

La selezione del materiale influisce direttamente sulla durezza, sulla resistenza all'usura, sulla stabilità dimensionale e sulla durata. L'acciaio per cuscinetti al cromo ad alto contenuto di carbonio, come il materiale equivalente SUJ2, è ampiamente utilizzato per componenti impegnativi a contatto volvente perché può raggiungere un'elevata durezza dopo un adeguato trattamento termico.

La serie di guide lineari ultraprecise di Maitu utilizza acciaio per cuscinetti al cromo ad alto tenore di carbonio con una durezza specificata di circa 58–62 HRC. Le piste rettificate di precisione e il trattamento termico controllato contribuiscono a creare una superficie di contatto stabile per il funzionamento continuo.

A seconda dell'ambiente applicativo, si possono prendere in considerazione anche trattamenti superficiali. L'ossido nero e la nichelatura chimica possono fornire un'ulteriore protezione superficiale e possono essere utili quando la resistenza alla corrosione o la durabilità ambientale sono un fattore importante da considerare.

• Materiale di base:Acciaio per cuscinetti al cromo ad alto tenore di carbonio
• Durezza:Circa 58–62 HRC
• Finitura pista:Circa Ra 0,4–0,8 μm
• Protezione opzionale:Ossido nero o nichelatura chimica

Dove vengono comunemente utilizzate le guide lineari ad alta precisione?

Quanto più rigorosi sono i requisiti di movimento, tanto maggiore è il valore potenziale di una guida ad alta precisione. Questi componenti sono particolarmente rilevanti quando le apparecchiature devono mantenere un posizionamento ripetibile durante la gestione di movimenti continui o carichi esterni.

Apparecchiature per semiconduttori

Le apparecchiature per la movimentazione, l'ispezione, l'erogazione e il confezionamento dei wafer possono richiedere movimenti altamente controllati. La guida lineare stabile aiuta i sistemi di posizionamento a mantenere la ripetibilità e a ridurre le vibrazioni indesiderate.

Macchine Utensili di Precisione

Il CNC e altre apparecchiature di lavorazione ad alta precisione dipendono da componenti di movimento rigidi per supportare la precisione di taglio e il posizionamento ripetibile dell'utensile.

Robotica industriale

Gli assi lineari utilizzati con i sistemi robotici possono subire variazioni di carico e schemi di movimento complessi. La forte capacità di carico momento può aiutare a mantenere la stabilità nelle configurazioni multiasse.

Strumenti di misura di precisione

Gli strumenti di misura sono particolarmente sensibili alla deviazione meccanica. Il movimento fluido e le tolleranze geometriche controllate possono aiutare a ridurre le fonti meccaniche di errore di misurazione.

Attrezzature mediche

La produzione medica e gli strumenti di precisione spesso richiedono un posizionamento affidabile, movimenti controllati e un'adeguata protezione della superficie. La selezione della guida dovrebbe considerare sia le prestazioni meccaniche che i requisiti ambientali.

Come scegliere la guida lineare giusta?

Scegliere una guida basandosi solo sulla classe di precisione dichiarata può portare ad una progettazione inadeguata. Un approccio migliore consiste nel valutare l'ambiente operativo completo e i requisiti meccanici.

1. Determinare la precisione di posizionamento richiesta:Definire la precisione del target, la ripetibilità e la deviazione geometrica consentita.
2. Calcolare i carichi statici e dinamici:Considerare il carico utile, l'accelerazione, la forza di taglio, i momenti di carico e la distribuzione del carico.
3. Controllare la lunghezza del binario:Le rotaie più lunghe possono avere requisiti di tolleranza diversi, pertanto la lunghezza e il grado di precisione devono essere valutati insieme.
4. Valutare le condizioni ambientali:Considerare la polvere, l'umidità, la temperatura, le sostanze corrosive e i requisiti delle camere bianche.
5. Selezionare la lubrificazione adatta:Una corretta lubrificazione è essenziale per ridurre l'attrito e supportare prestazioni di rotolamento costanti.
6. Conferma la precisione dell'installazione:Anche una guida altamente precisa non può compensare una superficie di montaggio lavorata in modo errato o mal allineata.
7. Richiedi la documentazione di ispezione:I rapporti di ispezione tecnica forniscono prove utili che i componenti forniti soddisfano le specifiche concordate.

Per i progetti con requisiti impegnativi, gli ingegneri dovrebbero considerare anche la configurazione del carrello, il precarico, il metodo di montaggio, il parallelismo delle rotaie, l'interazione del sistema di azionamento e il ciclo di servizio previsto prima di finalizzare le specifiche.

Quale controllo di qualità dovrebbero aspettarsi gli acquirenti?

I componenti di precisione richiedono un controllo di qualità misurabile anziché la sola ispezione visiva. Un fornitore professionale dovrebbe disporre di processi che coprano le materie prime, il trattamento termico, la rettifica, la verifica dimensionale, le prestazioni di funzionamento e l'ispezione finale.

Maitu afferma che il suo processo di produzione utilizza la tracciabilità della qualità basata su ERP dallo stoccaggio dell'acciaio per cuscinetti ad alto contenuto di cromo attraverso il trattamento termico, la rettifica di precisione e l'ispezione finale. Le sue guide sono inoltre sottoposte a progettazione del profilo, valutazione del rumore e verifica del carico, con documentazione di ispezione fornita per gli ordini.

Questo approccio è importante per gli OEM e i team di progettazione poiché i dati di ispezione tracciabili possono supportare il controllo di qualità in entrata, la documentazione di progetto e le decisioni di manutenzione a lungo termine.

Maitu riporta inoltre oltre 16.000 specifiche di viti di precisione e componenti lineari sviluppate dall'inizio della sua attività a Suzhou, insieme all'esperienza al servizio di oltre 5.000 clienti globali. Le sue risorse produttive includono stabilimenti a Suzhou e Dongguan, che supportano sia richieste di piccole quantità che ordini di produzione più grandi.

Domande frequenti

Cosa sono le guide lineari ultraprecise?

Le guide lineari ultra precise sono componenti di movimento lineare ad alta precisione progettati per applicazioni che richiedono posizionamento controllato, corsa fluida, elevata rigidità e tolleranze geometriche costanti. Sono comunemente utilizzati nelle apparecchiature per semiconduttori, nelle macchine utensili di precisione, nella robotica, nelle apparecchiature di misurazione e nella produzione medica.

Cosa rende le guide lineari di qualità UP diverse dalle qualità standard?

Le guide di qualità UP sono prodotte con tolleranze dimensionali più ristrette rispetto alle qualità standard. Ad esempio, i parametri di produzione elencati da Maitu mostrano una tolleranza di △H e △W di 2 μm per le rotaie UP-grade con lunghezze fino a 500 mm. L'effettiva idoneità di una qualità dipende dalla progettazione completa della macchina e dalla precisione richiesta.

Quale materiale viene comunemente utilizzato per le guide lineari ad alta precisione?

L'acciaio per cuscinetti al cromo ad alto contenuto di carbonio è comunemente selezionato per applicazioni di movimento lineare impegnative perché può raggiungere elevata durezza e resistenza all'usura dopo il trattamento termico. Maitu specifica un materiale equivalente a SUJ2 con una durezza di circa 58–62 HRC per la sua serie ultraprecisa.

Come si può migliorare la durata utile delle guide lineari?

La corretta installazione, il precarico appropriato, la lubrificazione adeguata, il controllo della contaminazione, la corretta distribuzione del carico e l'ispezione regolare contribuiscono alla durata di servizio. Guide sigillate e trattamenti superficiali adeguati possono fornire una protezione aggiuntiva in ambienti operativi difficili.

Le guide ultraprecise sono adatte per applicazioni in camere bianche o semiconduttori?

Possono essere adatti quando la configurazione della guida, la lubrificazione, la tenuta, il trattamento superficiale e i requisiti di pulizia sono correttamente abbinati all'applicazione. Per gli ambienti sensibili, gli acquirenti devono discutere con il fornitore i requisiti relativi a materiale, rivestimento, lubrificazione, controllo delle particelle e ispezione prima di ordinare.

Considerazioni finali

Le guide lineari ad altissima precisione svolgono un ruolo fondamentale nelle applicazioni in cui la precisione del movimento, la rigidità, la ripetibilità e l'affidabilità influenzano direttamente le prestazioni delle apparecchiature. Selezionare la soluzione giusta richiede molto più che confrontare i gradi di precisione nominale. La qualità dei materiali, la finitura delle piste, la distribuzione del carico, la tenuta, la lubrificazione, le condizioni di installazione, le procedure di ispezione e i requisiti applicativi dovrebbero essere tutti considerati insieme.

Con oltre 12 anni di esperienza nella tecnologia del movimento lineare di precisione, un ampio portafoglio di prodotti, parametri di produzione dettagliati e processi di controllo qualità tracciabili, Maitu fornisce soluzioni di guida lineare per applicazioni industriali esigenti. Se stai valutando guide per apparecchiature CNC, macchinari per semiconduttori, robotica, misurazioni di precisione o produzione medica, scopri di più sulle guide lineari ultraprecise econtattaciper discutere i requisiti di precisione, carico, lunghezza del binario, ambiente e personalizzazione.
