Unità di supporto Lato fisso e supportato

Il lato fisso e supportato dell'unità di supporto Maitu è progettato con precisione ed è disponibile principalmente in due tipi distinti: il lato fisso e il lato supportato, ciascuno progettato per soddisfare specifiche funzioni meccaniche all'interno di un sistema. La configurazione delle unità di supporto è un aspetto fondamentale in qualsiasi gruppo vite, fondamentale per garantire stabilità operativa e ottenere un movimento lineare preciso.

Invia richiesta

Descrizione del prodotto

La caratteristica distintiva dell'unità di supporto lato fisso e supportato della fabbrica Maitu è la sua capacità di vincolare il movimento sia in direzione assiale che radiale. In genere incorpora una coppia abbinata di cuscinetti a contatto angolare o un cuscinetto a sfere a gola profonda combinato con un cuscinetto reggispinta, che insieme assorbono saldamente sia i carichi radiali che i carichi reggispinta dalla vite. Questa configurazione è progettata per fornire un fissaggio assiale rigido, rendendolo un componente indispensabile per applicazioni che richiedono un posizionamento ad alta precisione e la trasmissione di significative forze di spinta bidirezionali.

Al contrario, il lato fisso e supportato dell'unità di supporto è caratterizzato dalla sua capacità di consentire il galleggiamento assiale fornendo al contempo supporto radiale. Di solito utilizza un singolo cuscinetto a sfere a gola profonda o una boccola radiale, che consente all'albero della vite di espandersi o contrarsi liberamente nella direzione assiale a causa delle variazioni termiche. Questo design specifico è fondamentale per compensare l'allungamento termico nei gruppi di viti lunghe, prevenendo pericolose sollecitazioni interne, inceppamenti e potenziali guasti del sistema.

Tuttavia, la scelta tra un lato fisso e uno supportato non è semplicemente una scelta ma una decisione progettuale sistematica. Una configurazione errata può comportare una precisione ridotta, un rumore eccessivo e un guasto prematuro dei cuscinetti. Pertanto, il corretto accoppiamento e l'allineamento preciso di queste unità sono altrettanto critici quanto la vite stessa per l'integrità dell'intero sistema di movimento.

Siamo interessati a fornire soluzioni integrate di viti e unità di supporto. Le nostre unità di supporto fisse e supportate sono progettate per soddisfare le specifiche delle nostre viti trapezoidali e ACME.

Parametri di produzione

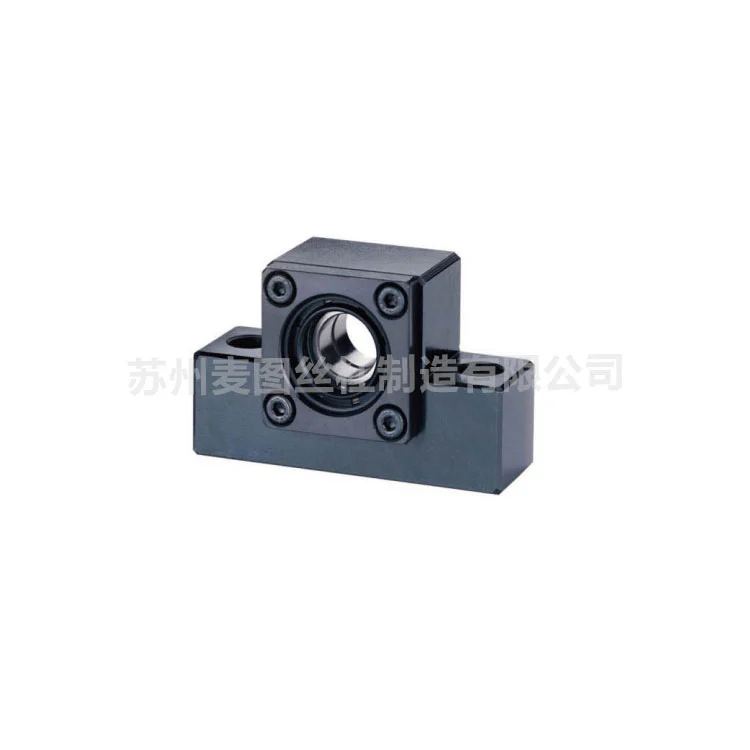

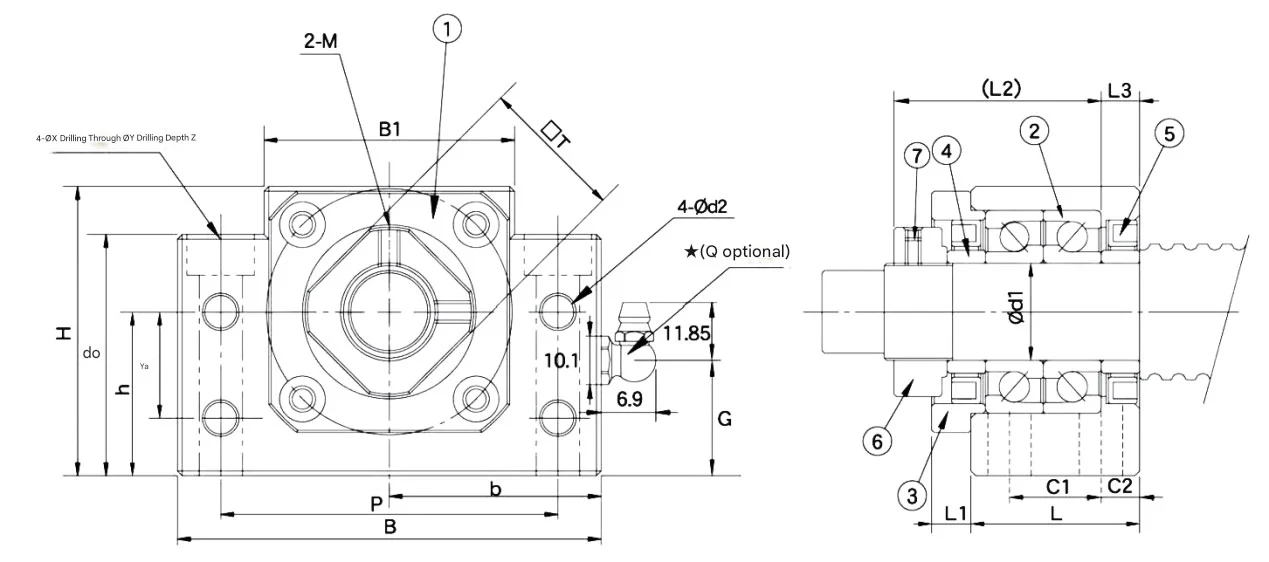

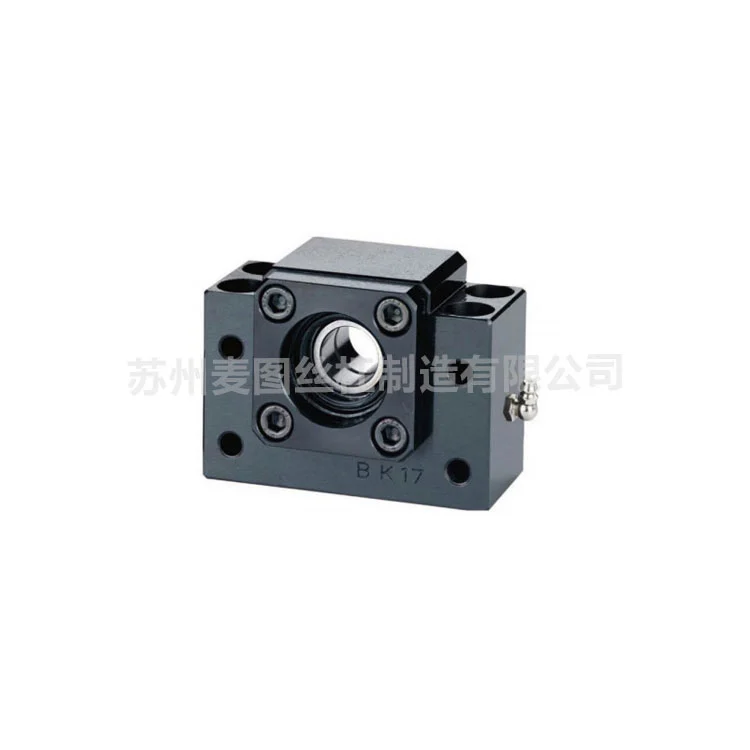

Unità di Supporto Fisso Serie MBK

Modello	Diametro	L	L1	L2	L3	B	H	b	h	B1	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
MBK12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
MBK15	15	27	6	32	6	70	48	35	28	40	38	18	54
MBK17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

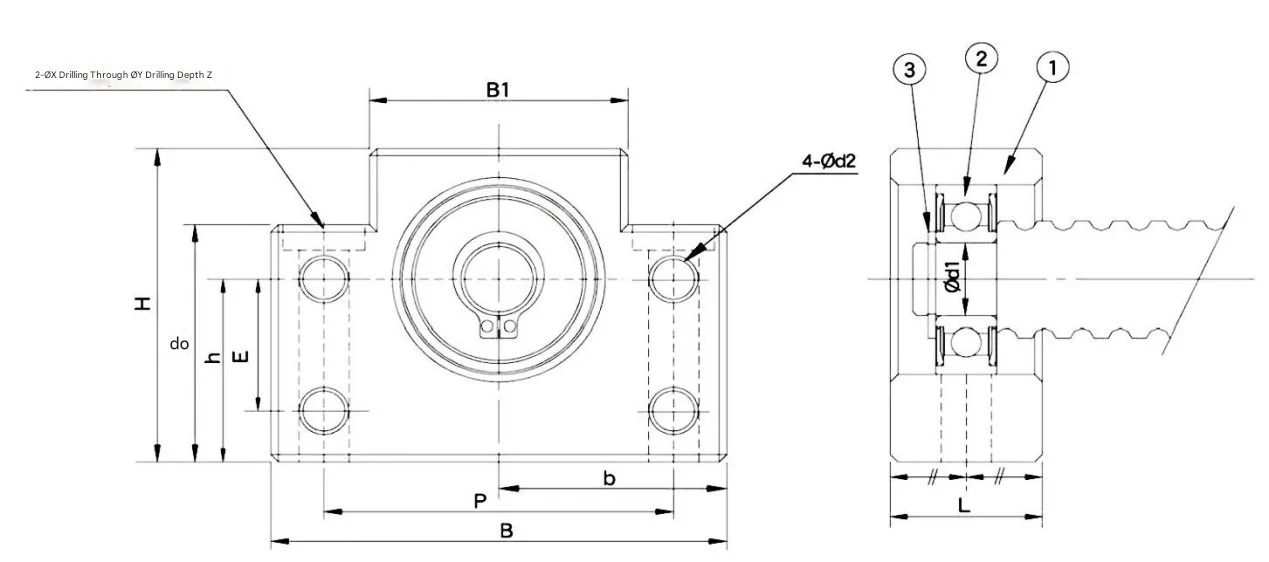

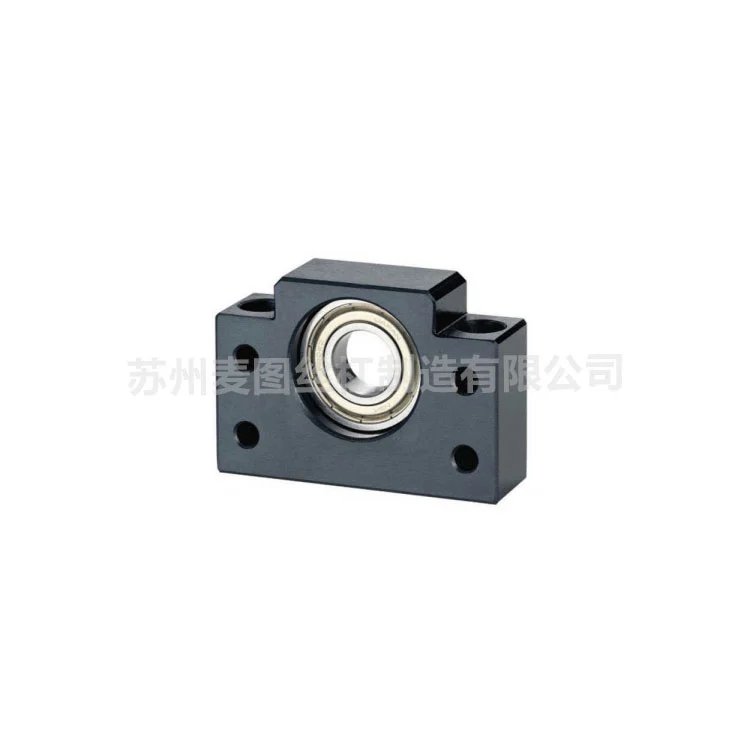

Unità di Supporto Supporto Lato Serie MBF

Modello	Diametro	L	B	H	b	h	B1	H1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

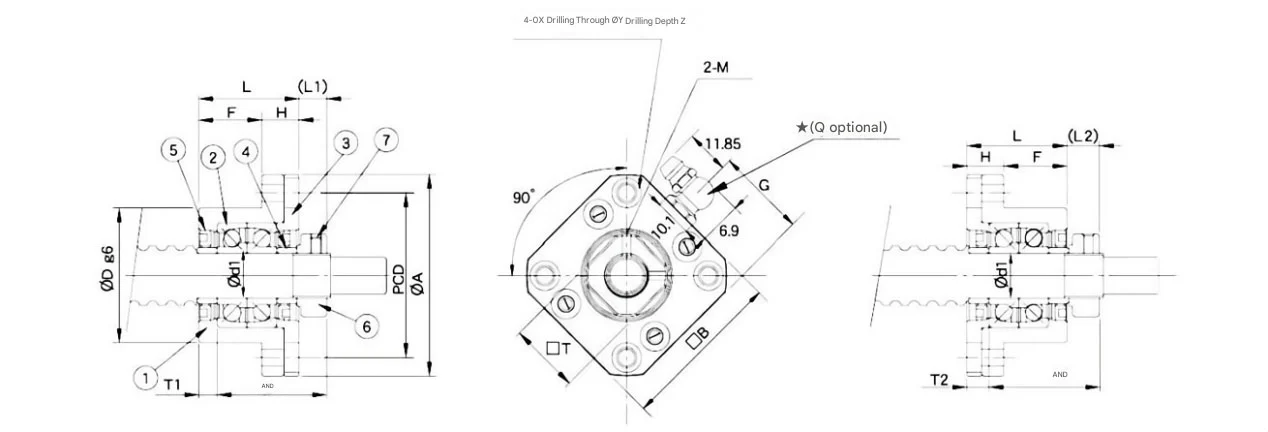

Unità di Supporto Lato Fisso Serie MFK

Modello	Diametro	L	H	F	E	Dg6	A	PCD	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	M3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	M4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	M4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	M4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	M4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	M5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	M6	40

Support Unit Fiexd And Supported Side

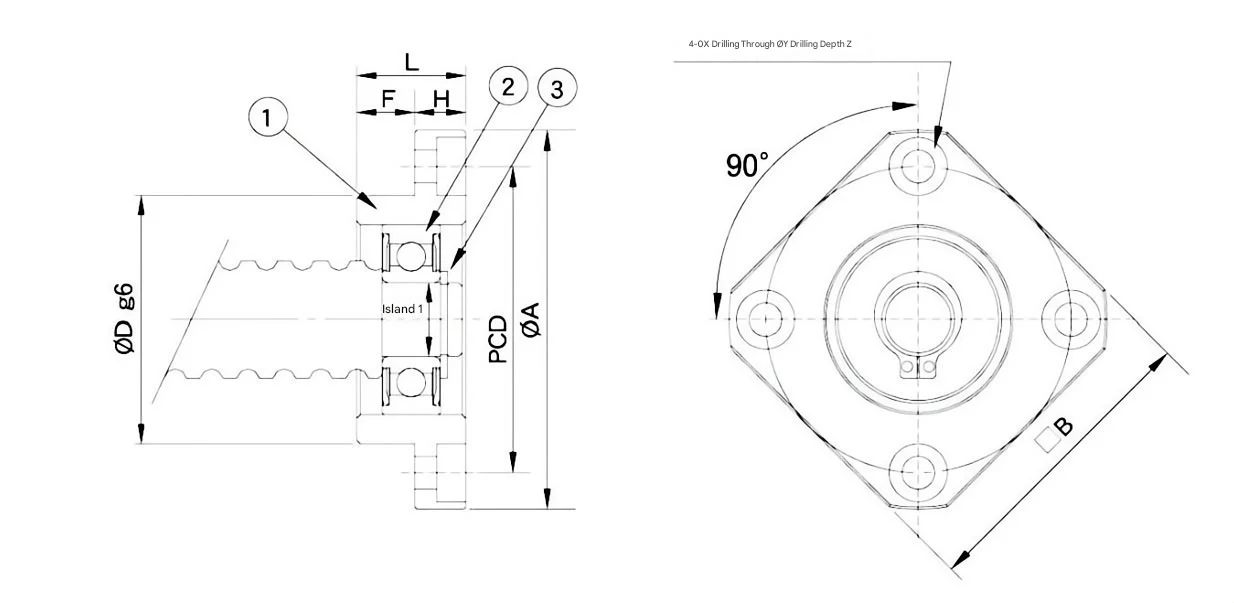

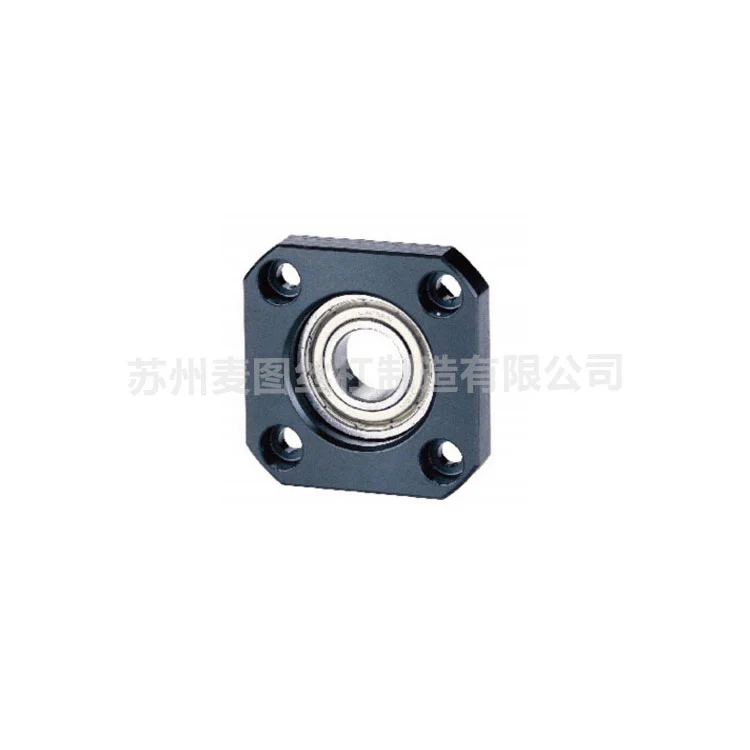

Unità di Supporto Supporto Laterale Serie MEF

Modello	Diametro	L	H	F	Dg6	A	PCD	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF25	25	24	14	10	63	98	80	79	9	14	8.5
FF30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

Perché scegliere i prodotti Maitu?

Integrità del movimento sistematico

Non vendiamo solo parti; forniamo soluzioni di movimento integrate. Le nostre unità fisse e supportate sono progettate per adattarsi perfettamente alle nostre specifiche delle viti trapezoidali e ACME, eliminando errori di allineamento e garantendo l'integrità strutturale dell'intero sistema di trasmissione.

Design avanzato di compensazione termica

Le nostre unità "Lato supportato" sono progettate specificatamente per consentire il galleggiamento assiale. Consentendo all'albero della vite di espandersi o contrarsi liberamente in base alle variazioni di temperatura, il nostro design previene le sollecitazioni interne e i vincoli, che sono le principali cause di guasto prematuro del sistema nei gruppi a vite lunghi.

Carico bidirezionale ad alta rigidità

Per un posizionamento di precisione, le nostre unità "Fixed Side" incorporano cuscinetti a contatto angolare di alta qualità. Questa configurazione fornisce un vincolo assiale e radiale superiore, assorbendo significative forze di spinta bidirezionali per mantenere una precisione millimetrica anche in caso di carichi industriali pesanti.

Oltre 12 anni di esperienza nella produzione

Con un'eredità proveniente da Shanghai Yingqi e un decennio di produzione indipendente a Suzhou, Maitu porta una profonda esperienza nel settore. La nostra struttura certificata ISO 9001 utilizza un sistema ERP sviluppato internamente per monitorare ogni fase della produzione, garantendo che ogni unità di supporto soddisfi rigorose tolleranze industriali.

Prestazioni e personalizzazione comprovate

Con oltre 80.000 unità consegnate a clienti in tutto il mondo, offriamo una comprovata esperienza. Che tu abbia bisogno di acciaio al carbonio standard o di materiali specializzati come acciaio inossidabile o bronzo, il nostro team di 10 ingegneri può personalizzare l'unità di supporto per soddisfare i tuoi specifici requisiti ambientali e meccanici.

Domande frequenti

Come scegliere correttamente l'unità di supporto lato fisso e lato supportato?

Una configurazione standard ad alta precisione richiede un lato fisso (per bloccare assialmente la vite e gestire i carichi di spinta) e un lato supportato (per fornire supporto radiale consentendo al contempo l'espansione termica). Il nostro team di ingegneri può aiutarvi a determinare la configurazione specifica del cuscinetto (ad esempio, contatto angolare o scanalatura profonda) in base alla direzione del carico e ai requisiti di velocità.

Le vostre unità di supporto sono compatibili sia con le viti trapezoidali che con quelle ACME?

SÌ. Siamo specializzati in soluzioni integrate. Le nostre unità di supporto sono lavorate appositamente per adattarsi alle dimensioni del perno terminale delle nostre viti trapezoidali da 30° e ACME da 29°. Ciò garantisce una perfetta aderenza, riducendo le vibrazioni e il rumore durante il funzionamento ad alta velocità.

Quali misure adotta Maitu per garantire la longevità dei cuscinetti in queste unità?

Utilizziamo rigorose procedure di controllo qualità, tra cui la rettifica precisa del foro dell'alloggiamento e la selezione di acciaio per cuscinetti ad alto contenuto di cromo. Le nostre unità sono assemblate in ambienti controllati per prevenire la contaminazione, garantendo che il lubrificante e le guarnizioni forniscano prestazioni esenti da manutenzione per intervalli prolungati.

Potete fornire unità di supporto per diametri albero personalizzati e materiali speciali?

Assolutamente. Sebbene offriamo un'ampia gamma di specifiche standard, la nostra fabbrica è dotata di torni CNC e centri di lavoro ad alta precisione per gestire progetti personalizzati. Possiamo produrre unità utilizzando vari materiali, incluso l'acciaio inossidabile per ambienti corrosivi, in base ai vostri disegni specifici e alle vostre note tecniche.
