Come viene utilizzata la vite trapezoidale Acme nei sistemi di movimento industriali?

Estratto dell'articolo

Viti trapezoidali acmesvolgono un ruolo fondamentale nella trasmissione del movimento lineare nell'automazione industriale, nelle apparecchiature meccaniche e nei sistemi di posizionamento di precisione. Questo articolo fornisce una spiegazione dettagliata e tecnicamente fondata di come le viti trapezoidali Acme sono strutturate, specificate e applicate in ambienti ingegneristici reali. La discussione è incentrata su principi di progettazione, parametri dimensionali, comportamento di carico, opzioni di materiali, standard di produzione e direzioni di sviluppo a lungo termine. Le domande tecniche più frequenti vengono affrontate in un formato conciso di domande e risposte per chiarire i problemi tecnici più comuni. Il contenuto è strutturato per soddisfare le abitudini di lettura professionale e gli standard globali di ottimizzazione dei motori di ricerca.

Sommario

• 1. In che modo una vite trapezoidale Acme consente il movimento lineare?
• 2. Come vengono specificate e progettate le viti trapezoidali Acme?
• 3. Come si comportano le viti trapezoidali Acme nelle applicazioni pratiche?
• 4. Come si evolveranno le viti trapezoidali Acme nei futuri sistemi di movimento?

1. In che modo una vite trapezoidale Acme consente il movimento lineare?

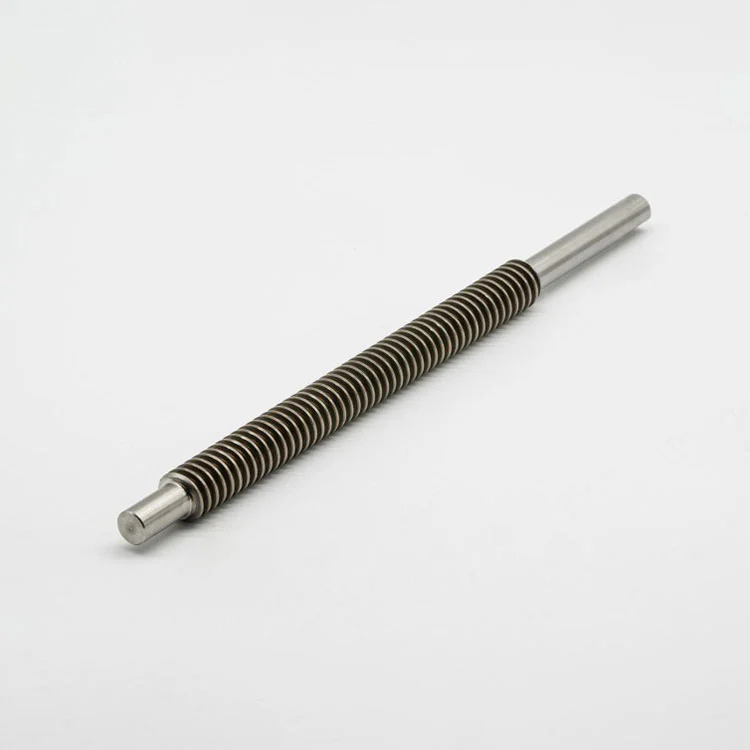

Una vite trapezoidale Acme è un componente di trasmissione di potenza progettato per convertire il movimento rotatorio in spostamento lineare attraverso un profilo filettato trapezoidale lavorato con precisione. A differenza dei dispositivi di fissaggio standard, questo tipo di vite è progettato per carichi assiali sostenuti, controllo del movimento prevedibile e precisione di posizionamento ripetibile. La geometria trapezoidale offre un compromesso equilibrato tra resistenza meccanica, producibilità ed efficienza, rendendola ampiamente adottata sia in ambienti pesanti che in ambienti con guida di precisione.

L'angolo della filettatura, tipicamente standardizzato a 29 gradi per i profili Acme o a 30 gradi per le filettature trapezoidali metriche, consente un contatto stabile tra la vite e il dado di accoppiamento. Questa geometria riduce lo stress radiale mantenendo un'area di contatto superficiale sufficiente per distribuire i carichi in modo uniforme. Di conseguenza, le viti trapezoidali Acme sono comunemente selezionate laddove sono richiesti controllo del gioco, efficienza moderata e caratteristiche meccaniche autobloccanti.

Da un punto di vista ingegneristico, il movimento lineare si ottiene poiché la coppia applicata all'albero della vite costringe il dado a spostarsi lungo il passo della filettatura. Il passo e l'anticipo determinano direttamente la velocità di spostamento, la risoluzione e il comportamento del carico. Questi parametri vengono accuratamente selezionati in base ai requisiti del sistema quali lunghezza della corsa, ciclo di lavoro ed esposizione ambientale.

2. Come vengono specificate e progettate le viti trapezoidali Acme?

Specifiche accurate sono essenziali per garantire che una vite trapezoidale Acme funzioni in modo affidabile per tutta la sua durata di servizio. I parametri sono definiti secondo standard internazionali come ANSI B1.5 o DIN 103, a seconda dei requisiti regionali e applicativi. La tabella seguente illustra i parametri tecnici di riferimento utilizzati dagli ingegneri durante la selezione e la progettazione.

Le considerazioni ingegneristiche includono anche la finitura superficiale, il trattamento termico e la compatibilità con la lubrificazione. Le viti rettificate sono selezionate per una maggiore precisione di posizionamento, mentre le viti rullate sono preferite per l'efficienza in termini di costi e una maggiore resistenza alla fatica. Il processo di selezione integra calcoli meccanici, vincoli ambientali e pianificazione della manutenzione a lungo termine.

3. Come si comportano le viti trapezoidali Acme nelle applicazioni pratiche?

Negli ambienti industriali, le viti trapezoidali Acme vengono utilizzate in macchine utensili, sistemi di sollevamento, attuatori di valvole, apparecchiature di imballaggio e linee di assemblaggio automatizzate. Il loro comportamento autobloccante intrinseco li rende adatti al mantenimento del carico verticale senza meccanismi di frenatura aggiuntivi. Questa caratteristica semplifica la progettazione del sistema migliorando al tempo stesso la sicurezza operativa.

Le seguenti domande frequenti risolvono problemi tecnici comuni riscontrati durante le specifiche e il funzionamento.

D: Come varia la capacità di carico in base al diametro della vite?
R: La capacità di carico aumenta in modo non lineare con il diametro della vite grazie alla maggiore area della sezione trasversale e alla migliore resistenza alla deformazione. Gli ingegneri devono valutare sia i limiti di sollecitazione assiale che la lunghezza critica di instabilità per garantire un funzionamento sicuro sotto carichi di compressione.

D: Come viene gestito il gioco nei sistemi a vite trapezoidale Acme?
R: Il gioco viene comunemente ridotto mediante l'uso di dadi divisi, dadi anti-gioco o gruppi a doppia chiocciola precaricati. L'abbinamento dei materiali e le tolleranze di produzione controllate contribuiscono ulteriormente a garantire una precisione di posizionamento stabile.

D: In che modo la lubrificazione influenza la durata di servizio?
R: Una lubrificazione adeguata riduce al minimo l'usura da attrito tra l'interfaccia della vite e del dado, riduce la temperatura operativa e prolunga gli intervalli di manutenzione. La selezione del lubrificante dipende dalla velocità, dal carico e dall'esposizione ambientale come polvere o umidità.

La coerenza delle prestazioni è influenzata anche dalla precisione dell'allineamento e dalla rigidità del montaggio. Il disallineamento introduce un contatto irregolare della filettatura, accelerando l'usura localizzata e riducendo la fluidità del movimento. Pertanto, l'integrazione a livello di sistema è fondamentale quanto le specifiche a livello di componente.

4. Come si evolveranno le viti trapezoidali Acme nei futuri sistemi di movimento?

Poiché i sistemi di automazione richiedono maggiore affidabilità e minore manutenzione, le viti trapezoidali Acme continuano ad evolversi attraverso i progressi della scienza dei materiali e le tecniche di produzione di precisione. Il miglioramento delle composizioni delle leghe, dei rivestimenti superficiali e dei materiali compositi dei dadi prolunga la durata operativa riducendo i coefficienti di attrito.

Le tecnologie di produzione digitale e di rettifica CNC consentono tolleranze più strette e una geometria della filettatura più coerente. Questi sviluppi supportano l’integrazione in sistemi meccanici semiautomatici e intelligenti in cui il movimento lineare prevedibile rimane essenziale. Mentre le tecnologie alternative come le viti a ricircolo di sfere dominano le applicazioni ad alta velocità, le viti trapezoidali mantengono la loro rilevanza laddove la robustezza, il controllo dei costi e le prestazioni autobloccanti hanno la priorità.

In questo contesto, i produttori con una profonda esperienza ingegneristica e capacità di produzione verticale svolgono un ruolo sempre più importante nel supportare specifiche personalizzate e catene di fornitura stabili.

Suzhou Maitucontinua a concentrarsi su soluzioni di viti trapezoidali Acme progettate con precisione in linea con gli standard industriali in evoluzione e i requisiti applicativi. Attraverso l'ottimizzazione dei materiali, il controllo dei processi e la progettazione orientata alle applicazioni, il marchio supporta sistemi di movimento che richiedono affidabilità e valore a lungo termine.

Per consulenze tecniche dettagliate, specifiche personalizzate o raccomandazioni specifiche per l'applicazione, le parti interessate sono incoraggiate a farlocontattaciper discutere i requisiti del progetto e gli obiettivi ingegneristici.
