Nel campo delle trasmissioni meccaniche,viti trapezoidalisono diventati un componente fondamentale in scenari quali alimentazione e sollevamento di precisione grazie alla loro struttura semplice, alla forte capacità di carico e alla trasmissione stabile. La dimensione base del passo della vite trapezoidale è un parametro chiave che determina l'efficienza della trasmissione, la precisione e la capacità di carico e influisce direttamente sulle prestazioni complessive dell'attrezzatura. Questo articolo analizzerà in dettaglio gli standard dimensionali di base, la logica di selezione e gli scenari applicativi del passo della vite trapezoidale, aiutando aziende e ingegneri a trovare rapidamente soluzioni di adattamento.
1. Qual è il passo della vite trapezoidale? Perché è il fulcro della selezione?
Il "passo" di una vite trapezoidale si riferisce alla distanza assiale tra i punti corrispondenti sulla linea del diametro centrale di due spire di filettatura adiacenti. L'unità è solitamente millimetri (mm). Essendo il “metronomo” del sistema di trasmissione, l’altezza determina direttamente:
Velocità di trasmissione: maggiore è il passo, maggiore è la distanza di movimento assiale della chiocciola per giro dell'asta della vite e maggiore è la velocità di trasmissione;
Capacità di carico: con lo stesso diametro della vite, le filettature a passo piccolo hanno filettature più dense e una distribuzione della forza più uniforme, rendendole adatte a scenari di carico elevato;
Controllo di precisione: lo spostamento a giro singolo della vite a passo piccolo è ridotto e può ottenere una microalimentazione di precisione più elevata con il servomotore.
Pertanto, chiarire le dimensioni di base del passo della vite trapezoidale è il prerequisito per garantire l'efficienza della trasmissione, la stabilità e la durata dell'apparecchiatura.
2. Dimensioni fondamentali del passo della vite trapezoidale: norme nazionali e specifiche comuni
Quella del nostro paeseviti trapezoidalisono conformi alla norma GB/T 5796 "Filettatura trapezoidale", che stabilisce chiaramente la dimensione base del passo. Si divide in due categorie: passo ordinario e passo fine, adattandosi alle esigenze di diversi scenari:
1. Passo ordinario (applicabile a scenari di trasmissione generali)
Dimensioni base comuni (mm): 1,5, 2, 3, 4, 5, 6, 8, 10, 12, 16, 20, 24, 32, ecc.
Ad esempio: per una vite trapezia di diametro 20mm i passi comuni sono 4mm e 6mm; per una vite di diametro 30mm i passi comuni sono 6mm e 10mm.
2. Passo fine (adatto per scenari di alta precisione e piccolo spostamento)
Le dimensioni delle viti a passo fine sono più precise, specifiche comuni (mm): 1, 1,5, 2, 3, ecc.
Ad esempio: l'asta della vite da 12 mm di diametro comunemente utilizzata negli strumenti di precisione ha un passo fine di 2 mm, che può raggiungere una regolazione fine di livello 0,01 mm.
Inoltre, il passo è standard in polliciviti trapezoidali(come il filo ACME) è solitamente espresso in "fili per pollice (TPI)". Le specifiche comuni includono 4TPI (passo 6,35 mm), 5TPI (passo 5,08 mm), ecc., che devono essere abbinati in base al sistema di apparecchiatura.
3. Selezione base della dimensione del campo: 3 principi fondamentali
Quando si seleziona il passo della vite trapezia, è necessario esprimere un giudizio globale basato sui requisiti di trasmissione dell'attrezzatura, sulla dimensione del carico e sui requisiti di precisione per evitare il "grande carro trainato da cavalli" o il "piccolo carro trainato da cavalli":
Guarda i requisiti di velocità di trasmissione
Se l'attrezzatura richiede un'alimentazione rapida (come la spinta del materiale in una linea di produzione automatizzata), dare la priorità a un passo ampio (come 10 mm, 16 mm) per ridurre la pressione della velocità del motore; se si tratta di una trasmissione di precisione a bassa velocità (come l'avanzamento di una macchina utensile), scegliere un passo piccolo (come 3 mm, 4 mm).
Guarda il carico e la vita
Negli scenari con carichi elevati (come apparecchiature di sollevamento e presse), è necessario dare priorità alla garanzia della resistenza del filo. Si consiglia di selezionare un passo medio (come 6 mm, 8 mm) per bilanciare la forza e la resistenza all'usura se il diametro dell'asta della vite è sufficiente. Le filettature a passo fine possono essere utilizzate per apparecchiature a carico leggero (come piccoli attuatori per valvole) per ridurre i costi.
Guarda il livello di precisione

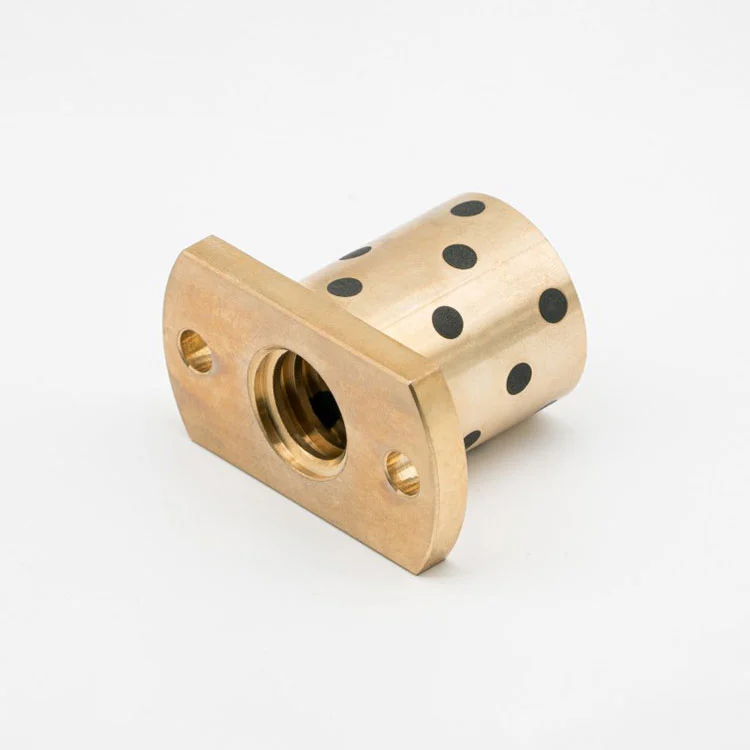

Gli strumenti di precisione (come apparecchiature ottiche e piattaforme di rilevamento) hanno requisiti estremamente elevati per il controllo dello spostamento e devono essere dotati di viti a passo ridotto (come 1,5 mm, 2 mm) e dadi ad alta precisione per ottenere regolazioni a livello di micron; gli scenari di trasmissione ordinari (come i meccanismi di trasporto) possono essere ridotti a toni ordinari.
4. Scegli la giusta dimensione della piazzola, non ignorare questi dettagli!
Abbina il diametro della vite: maggiore è il passo, meglio è. Deve essere proporzionale al diametro della vite (solitamente il passo è 1/3~1/5 del diametro), altrimenti porterà facilmente a una resistenza della filettatura insufficiente e al rischio di rottura.
Considerare la fattibilità della lavorazione: passi di filettatura speciali (come dimensioni non standard) possono aumentare la difficoltà e i costi di lavorazione. Dare priorità alle specifiche standard nazionali per ridurre i costi di approvvigionamento e manutenzione.
Un foro di scarico della pressione è appositamente predisposto sul lato di ingresso della saracinesca per prevenire efficacemente un aumento anomalo della pressione nella cavità della valvola causato dalla vaporizzazione del fluido. This design greatly improves the safety and reliability of the valve under low temperature conditions.
5. Vite trapezoidale di alta qualità, a partire dalla dimensione del passo standard
Che si tratti di automazione industriale, macchine utensili di precisione o apparecchiature di sollevamento, la dimensione del passo di base della vite trapezoidale è la chiave per "muovere un capello e influenzare tutto il corpo". La scelta di una vite trapezoidale conforme agli standard GB/T 5796 e con una dimensione del passo adattata può migliorare significativamente l'efficienza della trasmissione, la stabilità e la durata dell'apparecchiatura.
Se hai difficoltà con la selezione o hai bisogno di personalizzare una vite trapezoidale con un passo specifico, puoi contattare Maitu Screw: siamo stati coinvolti nella produzione diviti trapezoidaliper più di dieci anni. Seguiamo rigorosamente le dimensioni standard nazionali e supportiamo la personalizzazione completa delle specifiche da diametro 4 mm a 120 mm e passo da 1 mm a 22 mm. Siamo dotati di apparecchiature di prova di precisione per garantire che l'errore di passo di ciascun lotto di prodotti sia ≤ 0,02 mm.
