Perché scegliere una vite trapezoidale per un movimento lineare affidabile?

Quali problemi risolve una vite trapezoidale nelle apparecchiature reali?

Molti acquirenti non iniziano con il nome di una parte. Iniziano con un problema: la piattaforma non si solleva agevolmente, l'attuatore si consuma troppo rapidamente, il meccanismo non riesce a mantenere la posizione in modo sicuro dopo lo spegnimento o la soluzione complessiva è troppo costosa per il budget del progetto. Questo è esattamente il punto in cui aVite trapezoidalediventa una scelta intelligente.

Nella progettazione pratica dei macchinari, spesso è necessario un movimento lineare controllato anziché un movimento rotatorio libero. Potrebbero inoltre essere necessari una forte capacità di carico e un funzionamento prevedibile in ambienti in cui sono comuni polvere, vibrazioni e frequenti cicli di avvio-arresto. UNVite trapezoidaleè comunemente selezionato perché il suo profilo filettato è progettato per la trasmissione di potenza, non solo per il fissaggio. Converte il movimento rotatorio in movimento lineare in modo stabile e ripetibile.

Un altro punto dolente comune dei clienti è la forza di trattenuta. In molti sistemi verticali o inclinati, il backdriving è un serio problema. Rispetto ad alcuni sistemi di laminazione ad alta efficienza, una scelta adeguataVite trapezoidalepuò offrire un migliore comportamento autobloccante in determinate condizioni, il che aiuta a migliorare la sicurezza e a semplificare la progettazione del sistema.

Cos'è una vite trapezoidale e come funziona?

A Vite trapezoidaleè una vite con filettatura trapezoidale progettata per trasmettere movimento e forza. Quando la vite ruota, il controdado si muove linearmente lungo l'asse (o viene utilizzata la disposizione opposta, a seconda della struttura della macchina). La geometria della filettatura consente al sistema di sostenere carichi assiali mantenendo un movimento controllato.

Le sue prestazioni dipendono da molteplici variabili di progettazione, tra cui diametro, passo, passo, precisione della filettatura, materiale, trattamento superficiale, condizioni di lubrificazione e materiale della chiocciola. Queste variabili influiscono direttamente sull'attrito, sulla durata, sul livello di rumore, sull'efficienza e sulla ripetibilità del posizionamento.

Per i team di ingegneri, questo significa il meglioVite trapezoidalenon è solo “il più forte” o “il più economico”. È quello che corrisponde alle reali condizioni di lavoro della tua macchina. Specificare eccessivamente il componente può aumentare i costi senza migliorare l'affidabilità. Sottodimensionarlo può portare a vibrazioni, aumento del gioco o usura prematura della filettatura.

Quando dovresti scegliere una vite trapezoidale invece di altre opzioni?

A Vite trapezoidalenon è la risposta a tutti i compiti di movimento lineare, ma è una risposta altamente pratica a molti di essi. È particolarmente adatto quando la macchina richiede una robusta trasmissione della forza, una velocità moderata e un buon controllo dei costi. Viene spesso selezionato anche quando la semplicità del sistema e il funzionamento affidabile sono più importanti del raggiungimento della massima efficienza.

Ecco le situazioni in cui gli acquirenti spesso preferiscono questa soluzione:

• Piattaforme elevatrici manuali o motorizzate
• Meccanismi di regolazione delle macchine confezionatrici
• Dispositivi di alimentazione per la lavorazione del legno e l'industria leggera
• Sistemi di attuazione valvole e posizionamento saracinesche
• Attrezzatura medica o da laboratorio con movimento stabile e controllato
• Dispositivi di automazione personalizzati che richiedono un equilibrio tra costi e prestazioni

Se la tua applicazione richiede velocità estremamente elevata, attrito molto basso o precisione ultraelevata per il funzionamento continuo ad alta frequenza, puoi confrontare altri metodi di trasmissione. Tuttavia, per molti progetti OEM, aVite trapezoidalerimane un'opzione affidabile ed economicamente valida.

Come scegli la vite trapezoidale giusta per il tuo progetto?

Questa è la sezione che interessa alla maggior parte degli acquirenti, perché una selezione errata crea successivamente costi nascosti. Per scegliere il giustoVite trapezoidale, iniziare dall'applicazione, non dalla pagina del catalogo. Il carico operativo, il ciclo di lavoro, la velocità di movimento, l'ambiente e lo spazio di installazione dovrebbero guidare la decisione.

Un flusso di lavoro di selezione pratico è simile al seguente:

1. Confermare il carico assialecompreso il carico di picco, il carico continuo e il carico d'urto.
2. Definire la distanza e la velocità del viaggioper stimare i requisiti di lead e rotazione.
3. Controllare lo spazio di installazioneper diametro della vite, struttura di supporto e tolleranza di allineamento.
4. Valutare l'ambiente di lavoroquali polvere, umidità, temperatura e rischio di contaminazione.
5. Scegli il materiale e il trattamento superficialein base alle esigenze di resistenza alla corrosione e usura.

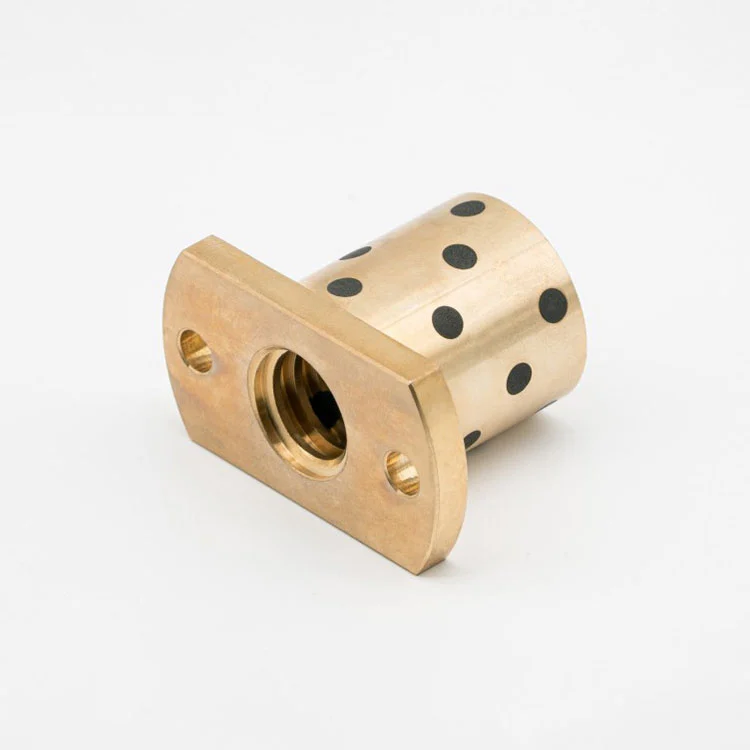

6. Seleziona il materiale del dadoconsiderando l'attrito, il rumore, la lubrificazione e le aspettative di durata.
7. Pianificare gli intervalli di lubrificazione e manutenzioneprima di finalizzare l'acquisto.

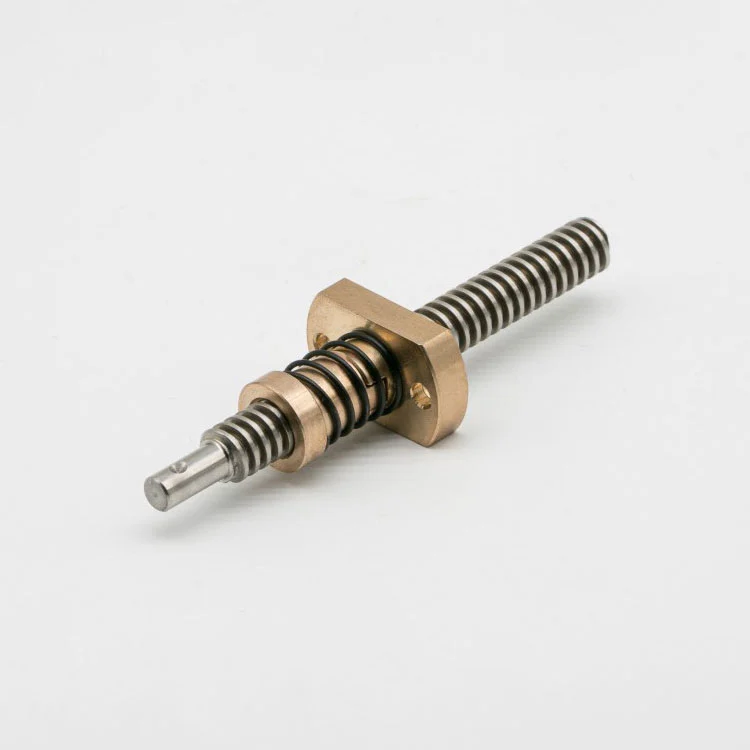

Un altro punto importante: il gioco e l'usura dovrebbero essere discussi in anticipo. Alcuni acquirenti si concentrano solo sulle dimensioni iniziali e dimenticano la qualità del movimento a lungo termine. Se la tua macchina esegue posizionamenti ripetuti, chiedi informazioni sulla precisione della filettatura, sull'adattamento della chiocciola e sulle possibili soluzioni anti-gioco durante la fase di progettazione.

Quali errori causano usura, rumore o guasti precoci?

Anche di alta qualitàVite trapezoidalepuò funzionare in modo scarso se le condizioni di installazione e utilizzo vengono ignorate. In molti casi, la causa principale non è il prodotto in sé, ma la mancata corrispondenza del sistema o un'insufficiente pianificazione della manutenzione.

Le cause comuni dei problemi includono:

• Disallineamentotra vite, dado e struttura della guida, causando un contatto irregolare e una rapida usura
• Lubrificazione erratao intervalli di lubrificazione irregolari, con conseguente aumento dell'attrito e accumulo di calore
• Sovraccaricooltre i limiti di progettazione, soprattutto in caso di carichi d'urto o arresti di emergenza
• Accoppiamento materiale non correttotra vite e dado per il ciclo di lavoro o l'ambiente reale
• Ignorando la contaminazionecome polvere o trucioli che entrano nell'interfaccia della filettatura
• Scegliendo solo in base al prezzosenza controllare la qualità del filo e la coerenza della lavorazione

La migliore strategia di prevenzione è semplice: adattare la vite all'applicazione, installarla con il corretto allineamento e mantenerla secondo un programma fisso. Ciò riduce i tempi di fermo, protegge il motore di azionamento e mantiene stabili le prestazioni complessive della macchina.

Come si può valutare un fornitore di viti trapezoidali prima di ordinare?

Un buon fornitore fa molto più che quotare un prezzo. Ti aiutano a evitare errori di progettazione, a confermare i dettagli tecnici e a garantire una qualità di lavorazione costante. Quando si acquista aVite trapezoidale, soprattutto per i progetti OEM, cerca un produttore in grado di supportare sia prodotti standard che personalizzazioni.

Suzhou Maitu Screw Rod Manufacturing Co., Ltd.è il nome di un produttore che puoi includere nella tua lista di approvvigionamento quando hai bisogno di un fornitore specializzato in soluzioni per aste per viti. Per i team di approvvigionamento e di ingegneria, il valore chiave non è solo la disponibilità del prodotto, ma anche la capacità del fornitore di comunicare chiaramente sui parametri della filettatura, sui requisiti di lavorazione, sui materiali e sulla coerenza della produzione.

Prima di effettuare un ordine di massa, chiedi quanto segue:

• Dimensioni standard disponibili e capacità di produzione personalizzata
• Metodi di lavorazione del filo e punti di controllo del controllo qualità
• Opzioni di materiali e campi di applicazione consigliati
• Servizi di lavorazione finale basati su disegni
• Tempi di consegna per campioni e ordini all'ingrosso
• Metodo di imballaggio per la protezione delle esportazioni
• Supporto alla comunicazione tecnica durante l'abbinamento del progetto

Un rapporto affidabile con i fornitori fa risparmiare tempo nei progetti futuri. Una volta che la tua squadra conferma una provataVite trapezoidalespecifiche, gli ordini ripetuti diventano più veloci, più prevedibili e meno rischiosi.
