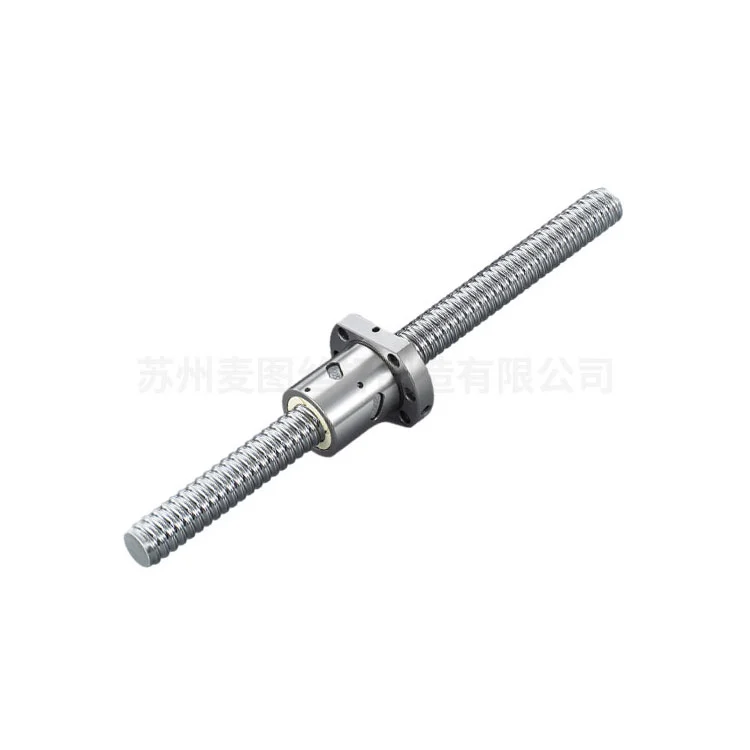

Vite a ricircolo di sfere rullata a doppia chiocciola
La vite a ricircolo di sfere rullata a doppio dado di Maitu è un componente meccanico di alta precisione, sapientemente realizzato per tradurre il movimento rotatorio in movimento lineare con eccezionale efficienza e precisione millimetrica. Disponiamo di un sistema di produzione maturo e di una catena di fornitura per la produzione di viti a ricircolo di sfere, che ci consente di fornire rapidamente soluzioni di produzione e consegna, ecc.
Radicate in concetti ingegneristici fondamentali, le viti a ricircolo di sfere rullate a doppia chiocciola di qualità Maitu si basano su un meccanismo di contatto volvente: i cuscinetti a ricircolo di sfere riducono al minimo l'attrito tra l'albero della vite e la chiocciola. Questo design innovativo supera le viti trapezoidali con un margine significativo, vantando un'efficienza meccanica pari o superiore al 90%. Pertanto, è diventata una scelta insostituibile per le applicazioni in cui precisione, affidabilità e risparmio energetico non sono negoziabili.
Punti salienti tecnici
1. Le filettature sulla vite vengono create tramite una tecnica di laminazione a freddo di precisione. Questo processo aumenta la durezza superficiale e garantisce una struttura del grano coerente, il tutto mantenendo i costi gestibili per cicli di produzione di volume medio-alto.
2. Il dado presenta un design salvaspazio integrato con canali di ritorno della sfera e deflettori. Questa configurazione garantisce un ricircolo continuo delle sfere, anche se soggette a carichi e velocità operative variabili.
3.Le soluzioni di precarico selezionabili, come le configurazioni a doppio dado o i conduttori sfalsati, eliminano efficacemente il gioco assiale, offrendo un'eccezionale ripetibilità di posizione per compiti impegnativi.
4. Prodotto in stretta conformità con gli standard ISO 3408 e JIS B1192, garantendo precisione dimensionale costante e prestazioni affidabili su tutte le unità.
Principali vantaggi prestazionali
Il processo di laminazione a freddo conferisce tensioni residue di compressione alla superficie della vite, portando a notevoli miglioramenti in tre aree critiche:
1. Durata a fatica estesa: maggiore durata in condizioni di carico dinamico, con durata nominale calcolata in linea con la formula di durata L10 standard del settore.
2. Rigidità superiore: le caratteristiche di rigidità ottimizzate rendono questa vite a ricircolo di sfere ideale per applicazioni che richiedono una reattività rapida e una deformazione strutturale minima.
3. Funzionamento fluido e silenzioso: una finitura superficiale premium (con valori Ra tipicamente ≤ 0,4 μm) riduce al minimo le vibrazioni e riduce il rumore operativo, migliorando le prestazioni complessive del sistema.
Specifiche dei materiali
| Albero a vite: | Acciaio al cromo ad alto tenore di carbonio (SCM435/SNCM220) temprato a HRC 58-62. |
| Alloggiamento del dado: | Acciaio legato con rivestimento in ossido nero o zinco-nichel per resistenza alla corrosione. |
| Palle: | Acciaio al cromo grado 100 (GCr15) con alternative ceramiche opzionali per applicazioni ad alta velocità. |
Industrie applicative
Macchine utensili CNC e robotica industriale
Sistemi di attuazione aerospaziali
Imaging medico e apparecchiature diagnostiche automatizzate
Manipolazione e litografia di wafer semiconduttori
Linee di assemblaggio batterie per veicoli elettrici
Le nostre viti a ricircolo di sfere rullate a doppia chiocciola sono sottoposte a test rigorosi per verificarne la precisione di posizionamento. E questo può garantire la conformità ai gradi di precisione industriale (C3-C7). Combinando l'economia della filettatura rullata con le prestazioni delle viti a ricircolo di sfere, questo prodotto offre una soluzione ottimale per i settori dell'automazione in cui precisione, longevità e costo totale di proprietà sono fattori importanti.
Parametri di produzione
| Tipo | Grado di precisione | Direzione | Inizio | Codice | Tipo di dado | Lunghezza limitata | ||
| d | Guida | Perline Da | Destra/Sinistra | |||||
| 6 | 1 | 0.8 | C10,C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10,C7,C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10,C7,C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10,C7,C5 | R | 1 | SCR0082.5 | K,BSH | ||
| 10 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01002 | K,BSH | 3000 |
| 4 | 2 | C10,C7,C5 | R | 1 | SCR01004 | K,BSH | ||
| 12 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10,C7,C5 | R | 1 | SCR01204 | U, BSH | ||
| 5 | 2.5 | C10,C7,C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10,C7,C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10,C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10,C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR01604(N) | V,I,U,BSH | 3000 |
| 5 | 3.175 | C10,C7,C5 | D/S | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10,C7,C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10,C7,C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10,C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR02004(N) | V,I,U | 3000 |
| 5 | 3.175 | C10,C7,C5 | D/S | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10,C7,C5 | R | 4 | SCR02020 | V, Y, H, A | ||
| 40 | 3.175 | C10,C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10,C7 | R | 1 | SCR02504(N) | Io,U | 6000 |
| 5 | 3.175 | C10,C7,C5 | D/S | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10,C7,C5 | R | 1 | SCR02510-A | NI,NU,BSH | ||
| 10 | 6.35 | C10,C7,C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10,C7,C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10,C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCRO3204(N) | V,I,U | 6000 |
| 5 | 3.175 | C10,C7,C5 | D/S | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10,C7,C5 | D/S | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10,C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10,C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10,C7,C5 | D/S | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10,C7 | D/S | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10,C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10,C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10,C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10,C7,C5 | R | 1 | SCRO5005 | V, H, A | 6000 |
| 10 | 6.35 | C10,C7,C5 | D/S | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10,C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10,C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10,C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR08020 | V,NU | ||
Perché scegliere Maitu per le tue esigenze?
Eccellenza ingegneristica e comprovata esperienza:
Con oltre 12 anni di esperienza nella produzione specializzata (derivante da un'eredità di 20 anni a Shanghai), Maitu ha fornito con successo oltre 16.000 tipi di configurazioni di viti. Non vendiamo solo parti; forniamo soluzioni di controllo del movimento supportate da una storia di servizio a oltre 5.000 clienti globali.
Precisione senza gioco grazie alla tecnologia a doppia chiocciola:
Le nostre viti a ricircolo di sfere rullate a doppia chiocciola sono progettate per eliminare il gioco assiale attraverso soluzioni di precarico selezionabili. A differenza delle chiocciole singole standard, la nostra configurazione a chiocciola doppia offre una ripetibilità di posizionamento superiore e una maggiore rigidità, rendendole l'alternativa ottimale ed economicamente vantaggiosa alle costose viti di terra per i requisiti di precisione C5-C7.
Integrità del materiale e finitura superficiale superiori:
Utilizziamo acciaio al cromo ad alto tenore di carbonio SCM435/SNCM220, temprato a HRC 58-62. Combinate con la nostra tecnica di laminazione a freddo di precisione e una finitura superficiale di Ra ≤ 0,4 μm, le nostre viti offrono una durata a fatica L10 estesa e un'efficienza meccanica superiore al 90%, riducendo significativamente il costo totale di proprietà (TCO).
Tracciabilità avanzata tramite ERP sviluppato autonomamente:
La qualità è una scienza, non una coincidenza. Maitu utilizza un sistema ERP proprietario per monitorare ogni fase della produzione, dal trattamento termico delle materie prime ai test dinamici finali. Ciò garantisce che ogni spedizione sia rigorosamente conforme agli standard ISO 3408 e JIS B1192, fornendo ai nostri clienti piena trasparenza e qualità costante.
Domande frequenti
1. Come fa Maitu a garantire il grado di precisione di una vite a ricircolo di sfere rullata rispetto ad una rettificata?
Mentre le viti rettificate sono tradizionalmente utilizzate per la massima precisione, l'avanzata tecnologia di laminazione a freddo di Maitu combinata con il nostro sistema di precarico a doppia chiocciola ci consente di ottenere gradi di precisione da C5 a C7. Ciò offre una soluzione ad alte prestazioni con un prezzo significativamente più basso, ideale per l'automazione e la robotica dove sia la precisione che il budget sono fattori critici.
2. Potete fornire lavorazioni finali personalizzate in base ai nostri disegni CAD specifici?
SÌ. Gestiamo 10 linee di produzione specializzate dotate di torni CNC ad alta precisione specifici per la lavorazione finale personalizzata. Se la vostra applicazione richiede scanalature specifiche per anelli elastici, alberi con chiavetta o estremità filettate, garantiamo che la lavorazione sia concentrica alla pista della sfera per prevenire vibrazioni e usura prematura.
3. Qual è il tempo di consegna tipico per gli ordini all'ingrosso e le personalizzazioni OEM?
Grazie alla nostra struttura a doppia fabbrica a Suzhou e Dongguan, manteniamo un’elevata capacità produttiva. Per le specifiche standard, disponiamo di uno stock significativo di alberi laminati. Per le personalizzazioni OEM, una volta confermato il disegno tramite il nostro flusso di lavoro monitorato dal sistema ERP, forniamo un programma di produzione ottimizzato per garantire consegne puntuali, anche per ordini di volumi elevati.
4. Come garantite la qualità e le prestazioni delle viti a ricircolo di sfere prima della spedizione?
Ogni vite a ricircolo di sfere rullata a doppia madrevite Maitu è sottoposta a un rigoroso protocollo di ispezione. Ciò include test di durezza superficiale, verifica dimensionale (conforme a ISO 3408) e test di funzionamento regolare.

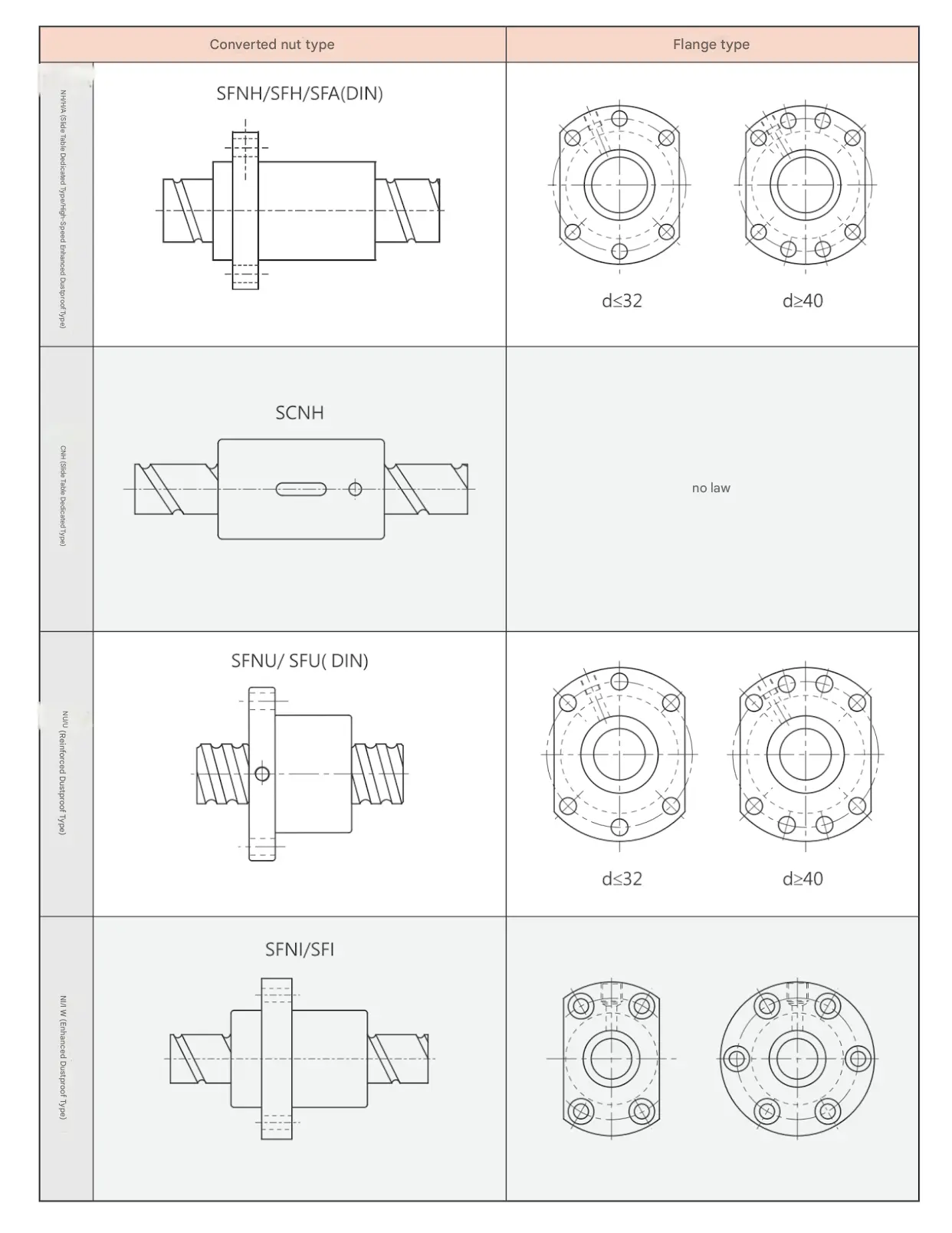

Riferimento per la chiocciola della vite a ricircolo di sfere
Per maggiori dettagli e altri tipi di dadi, contattateci.
