Vite a ricircolo di sfere rullata con dado standard
Maitu è un produttore professionale di viti a ricircolo di sfere rullate con dado standard. Manteniamo un inventario sufficiente che copre viti a ricircolo di sfere e dadi standard in varie forme, passi e gradi di precisione. Ci impegniamo a produrre viti a ricircolo di sfere di alta qualità e abbiamo creato la nostra catena di fornitura completa. Non esitare a contattarci!

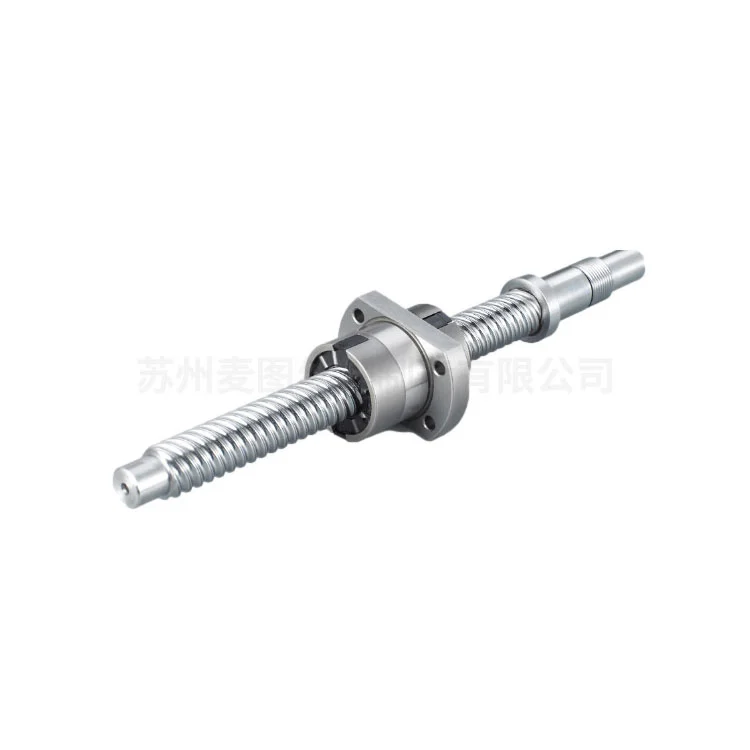

Questa vite a ricircolo di sfere rullata con dado standard di Maitu è un componente meccanico di precisione progettato per convertire il movimento rotatorio in movimento lineare con efficienza e precisione eccezionali. Come definito dai principi ingegneristici, le viti a ricircolo di sfere funzionano su un meccanismo a contatto volvente. I cuscinetti a ricircolo di sfere possono ridurre al minimo l'attrito tra l'albero della vite e il dado. Rispetto alle viti trapezoidali, questo design offre un'efficienza meccanica molto più elevata (di solito raggiunge oltre il 90%).
Caratteristiche Tecniche
1. Le filettature delle viti vengono formate attraverso un processo di laminazione a freddo di precisione e questo processo migliora la durezza superficiale e la continuità della struttura dei grani mantenendo al tempo stesso il rapporto costo-efficacia per la produzione di volumi medio-alti.
2. Progettato con un design compatto del dado che incorpora canali di ritorno delle sfere e deflettori, possiamo garantire un ricircolo regolare delle sfere dei cuscinetti sotto carichi e velocità variabili.
3. I meccanismi di precarico opzionali (ad esempio, doppio dado o passo sfalsato) eliminano il gioco assiale. Inoltre, consentono una ripetibilità posizionale precisa.
Vantaggi prestazionali
Il processo di laminazione a freddo induce tensioni residue di compressione sulla superficie della vite, migliorando significativamente:
Durata a fatica: maggiore durata sotto carichi dinamici, con calcoli della durata nominale conformi allo standard di durata L10.
Rigidità: rigidità ottimizzata per applicazioni che richiedono elevata reattività e deformazione minima.
Funzionamento regolare: la finitura superficiale superiore (tipicamente Ra ≤ 0,4 μm) riduce le vibrazioni e il rumore.
Specifiche dei materiali
| Albero a vite: | Acciaio al cromo ad alto tenore di carbonio (SCM435/SNCM220) temprato a HRC 58-62. |
| Alloggiamento del dado: | Acciaio legato con rivestimento in ossido nero o zinco-nichel per resistenza alla corrosione. |
| Palle: | Acciaio al cromo grado 100 (GCr15) con alternative ceramiche opzionali per applicazioni ad alta velocità. |
Industrie applicative
Macchine utensili CNC e robotica industriale
Sistemi di attuazione aerospaziali
Imaging medico e apparecchiature diagnostiche automatizzate
Manipolazione e litografia di wafer semiconduttori
Linee di assemblaggio batterie per veicoli elettrici
La nostra vite a ricircolo di sfere rullata con dado standard Maitu ha superato test rigorosi per la precisione del posizionamento. Per questo possiamo garantire il rispetto dei gradi di precisione industriale (C3-C7). Combinando l'economia della filettatura rullata con le prestazioni delle viti a ricircolo di sfere, questo prodotto offre una soluzione ottimale per i settori dell'automazione in cui precisione, longevità e costo totale di proprietà sono fattori importanti.

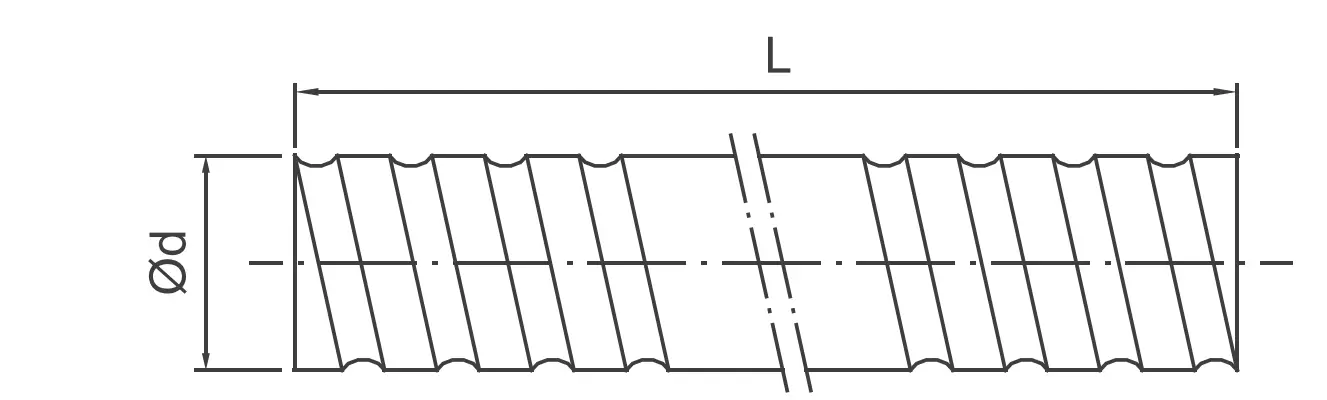

Parametri di produzione
| Tipo | Grado di precisione | Direzione | Inizio | Codice | Tipo di dado | Lunghezza limitata | ||
| d | Guida | Perline Da | Destra/Sinistra | |||||
| 6 | 1 | 0.8 | C10,C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10,C7,C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10,C7,C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10,C7,C5 | R | 1 | SCR0082.5 | K,BSH | ||
| 10 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01002 | K,BSH | 3000 |
| 4 | 2 | C10,C7,C5 | R | 1 | SCR01004 | K,BSH | ||
| 12 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10,C7,C5 | R | 1 | SCR01204 | U, BSH | ||
| 5 | 2.5 | C10,C7,C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10,C7,C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10,C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10,C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR01604(N) | V,I,U,BSH | 3000 |
| 5 | 3.175 | C10,C7,C5 | D/S | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10,C7,C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10,C7,C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10,C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR02004(N) | V,I,U | 3000 |
| 5 | 3.175 | C10,C7,C5 | D/S | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10,C7,C5 | R | 4 | SCR02020 | V, Y, H, A | ||
| 40 | 3.175 | C10,C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10,C7 | R | 1 | SCR02504(N) | Io,U | 6000 |
| 5 | 3.175 | C10,C7,C5 | D/S | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10,C7,C5 | R | 1 | SCR02510-A | NI,NU,BSH | ||
| 10 | 6.35 | C10,C7,C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10,C7,C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10,C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCRO3204(N) | V,I,U | 6000 |
| 5 | 3.175 | C10,C7,C5 | D/S | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10,C7,C5 | D/S | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10,C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10,C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10,C7,C5 | D/S | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10,C7 | D/S | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10,C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10,C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10,C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10,C7,C5 | R | 1 | SCRO5005 | V, H, A | 6000 |
| 10 | 6.35 | C10,C7,C5 | D/S | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10,C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10,C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10,C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR08020 | V,NU | ||
Perché sceglierci?
Durabilità di livello industriale (HRC 58-62):
Le nostre viti a ricircolo di sfere rullate con dado standard sono realizzate in acciaio al cromo ad alto tenore di carbonio SCM435/SNCM220, temprato per ottenere una durezza superficiale di HRC 58-62. Ciò garantisce un'eccezionale resistenza all'usura e mantiene i gradi di precisione C3-C7 per una durata di servizio prolungata, anche in ambienti con cicli di lavoro intensivi come la lavorazione CNC o le linee di batterie per veicoli elettrici.
Rapporto costi/prestazioni ottimizzato:
Utilizzando un processo avanzato di laminazione a freddo, forniamo un'alternativa economica alle viti rettificate senza compromettere l'efficienza meccanica. Con un'efficienza meccanica ≥ 90% e finiture superficiali Ra ≤ 0,4 μm, le nostre viti a ricircolo di sfere rullate offrono il movimento fluido richiesto per applicazioni mediche e semiconduttori a una frazione del costo di rettifica.
Competenza nella produzione scalabile e nella personalizzazione:
Con 10 linee di produzione specializzate e una storia di sviluppo di oltre 16.000 tipi di viti, Maitu eccelle sia nelle serie standardizzate ad alto volume che nelle complesse personalizzazioni OEM. Il nostro sistema di tracciamento ERP sviluppato internamente garantisce che ogni richiesta personalizzata di passo, diametro o lavorazione finale venga eseguita con una precisione pari a zero difetti.
Conformità alla qualità verificata e portata globale:
In qualità di produttore certificato ISO 9001 con oltre 12 anni di esperienza nell'esportazione, abbiamo servito oltre 5.000 clienti in tutto il mondo. Le nostre sedi strategiche a Suzhou e Dongguan ci consentono di sfruttare una catena di fornitura matura, garantendo la fornitura di componenti di trasmissione ad alte prestazioni che soddisfano gli standard internazionali ISO 3408 e JIS B1192.

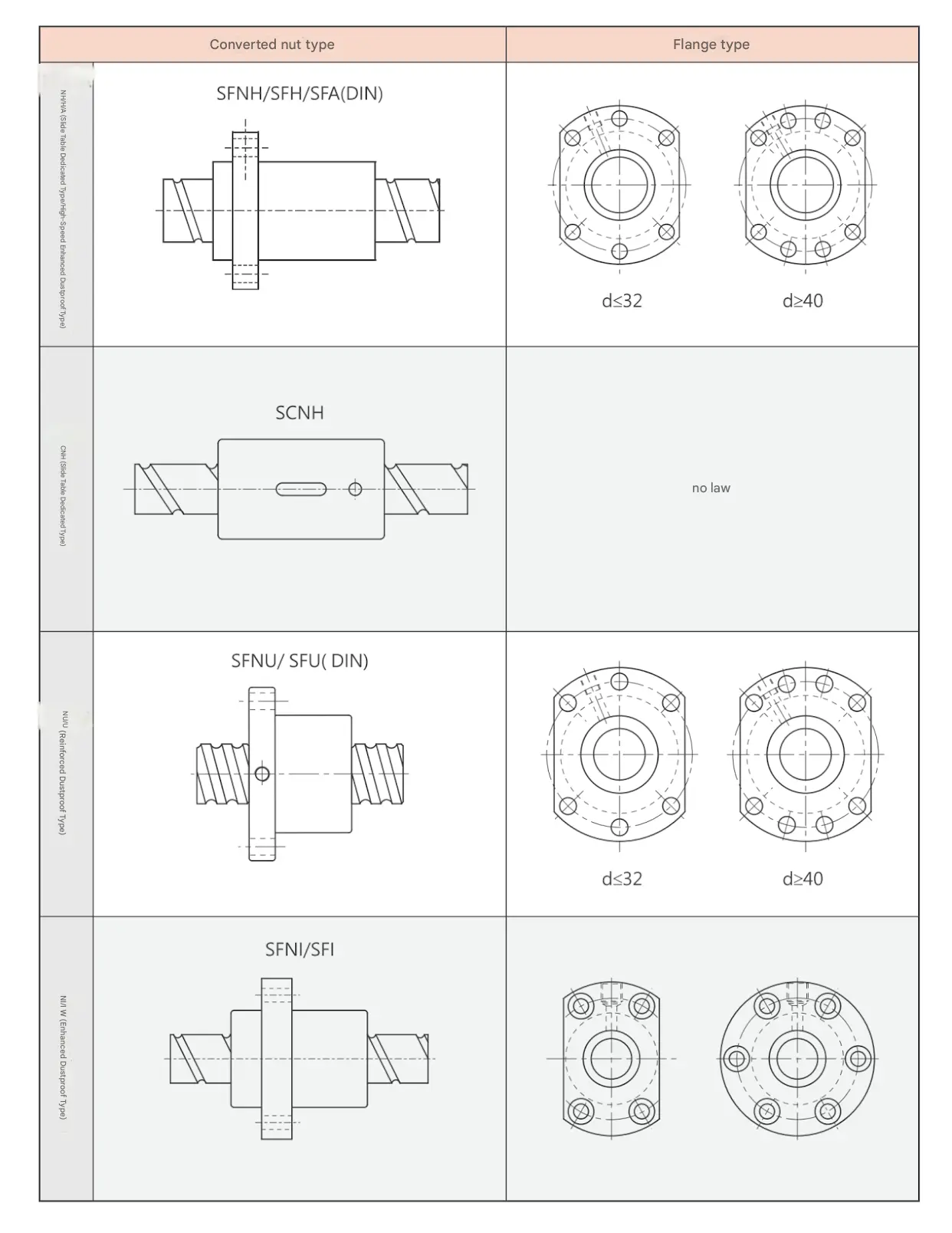

Riferimento per la chiocciola della vite a ricircolo di sfere
Per maggiori dettagli e altri tipi di dadi, contattateci.
Domande frequenti: principali problemi tecnici
1. In che modo il processo di laminazione a freddo influisce sulla durata a fatica delle viti a ricircolo di sfere Maitu?
Il nostro processo di laminazione a freddo di precisione non si limita a formare filettature; induce tensioni residue di compressione sulla superficie della vite e mantiene la continuità della struttura del grano. Ciò migliora significativamente la resistenza alla fatica rispetto alle filettature tagliate, consentendo ai nostri prodotti di soddisfare o superare gli standard di durata L10 in condizioni di carico dinamico, il che si traduce in un minor numero di sostituzioni e un TCO (costo totale di proprietà) inferiore per l'utente finale.
2. Maitu può fornire trattamenti superficiali specializzati per ambienti corrosivi o camere bianche?
Assolutamente. Offriamo vari rivestimenti dell'alloggiamento del dado, tra cui ossido nero e placcatura in zinco-nichel, per migliorare la resistenza alla corrosione. Per ambienti sensibili o ad alta velocità (come la movimentazione di semiconduttori), forniamo anche cuscinetti a sfere in ceramica opzionali per ridurre l'espansione termica ed eliminare la necessità di lubrificazione tradizionale che potrebbe causare contaminazione.
3. Quali gradi di precisione sono garantiti per le vostre serie standard di dadi rullati?
Le nostre viti a ricircolo di sfere rullate con dado standard raggiungono generalmente i gradi C7 e C5, con la capacità di raggiungere C3 per applicazioni specifiche di alta precisione. Ogni lotto viene sottoposto a test rigorosi per la precisione di posizionamento e il gioco assiale. Se la tua applicazione richiede gioco zero, possiamo integrare meccanismi di precarico (come i cavi disassati) per garantire la massima rigidità.
4. In che modo Maitu gestisce la convalida tecnica per i disegni OEM personalizzati?
Ogni progetto personalizzato inizia con un audit tecnico da parte del nostro team di ingegneri composto da 10 membri. Esaminiamo i tuoi disegni CAD per verificarne la concentricità, la compatibilità del profilo della filettatura e l'idoneità dei materiali (ad esempio PEEK o acciaio inossidabile per settori specifici). Forniamo una conferma formale e spesso condividiamo video di produzione durante la fase di produzione per garantire che il prodotto finale sia perfettamente allineato alle specifiche di progettazione.
