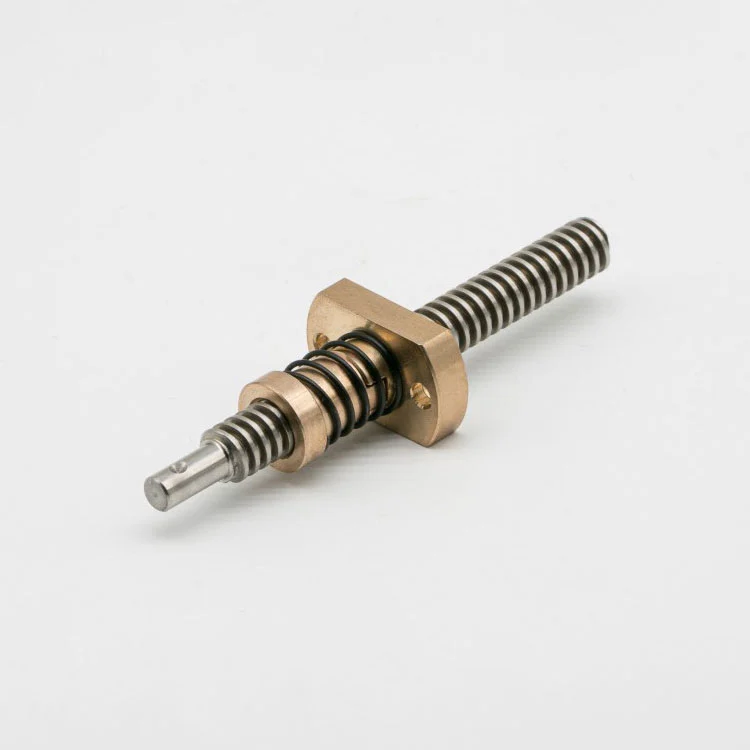

Chiocciola Trapezia Anti-Gioco per Sistemi di Posizionamento

In qualità di fabbrica di dadi trapezoidali anti-gioco di alta qualità per sistemi di posizionamento, Maitu fornisce soluzioni personalizzate su misura per scenari di posizionamento specifici. In base al tipo di sistema di posizionamento (posizionamento della guida lineare, posizionamento della vite a ricircolo di sfere, posizionamento della cremagliera), carico nominale, requisiti di ripetibilità del posizionamento, intervallo di temperature di lavoro e vincoli di spazio di installazione, possiamo personalizzare in modo flessibile parametri chiave come le specifiche della filettatura trapezoidale (metrico/pollici), le dimensioni strutturali del dado, l'intensità del precarico dell'O-ring, la durezza del materiale e il processo di trattamento superficiale.

Il prodotto adotta un design modulare, compatibile con i principali componenti di trasmissione del sistema di posizionamento e può essere assemblato direttamente con viti, binari di guida e altre parti senza modifiche importanti al sistema originale, riducendo efficacemente la difficoltà di aggiornamento e trasformazione del sistema. È appositamente progettato per evitare difetti di stampa 3D come il disallineamento dello strato del modello, l'irregolarità delle pareti e la deviazione dimensionale causata dal gioco dei dadi ed è ampiamente applicabile a vari meccanismi di trasmissione della stampante 3D, diventando un componente di precisione conveniente per migliorare la stabilità di stampa e la qualità del modello.

Specifiche Tecniche del Prodotto

Nota: * indica specifiche speciali, che possono essere personalizzate in base al tipo di sistema di posizionamento, al livello di carico, alla precisione di posizionamento e allo spazio di installazione. Possiamo regolare in modo flessibile l'intensità del precarico dell'O-ring e la precisione della filettatura per soddisfare le esigenze di posizionamento a bassa velocità e ad alta precisione di diversi sistemi, garantendo che il gioco assiale sia efficacemente controllato e che la stabilità della trasmissione sia mantenuta, il che è in linea con il principio di funzionamento della trasmissione anti-gioco nei sistemi di posizionamento.

Vantaggi funzionali principali e adattabilità del sistema di posizionamento

1. Precarico O-ring a doppio elastico per anti-gioco preciso: Adottando il design centrale del precarico O-ring a doppio elastico combinato con filettatura trapezoidale integrata, diverso dalla struttura a molla di tipo diviso, realizza una forza di precarico composita circonferenziale e radiale per sopprimere il gioco assiale, che può controllare stabilmente il gioco entro 0,003-0,008 mm, risolvendo fondamentalmente il problema della deviazione di posizionamento e della riduzione della ripetibilità causata dal gioco assiale nei sistemi di posizionamento, garantendo ogni volta il posizionamento ad alta precisione del sistema.

2. Elevata capacità di carico e trasmissione stabile: mirato alle caratteristiche di lavoro ad alto carico dei sistemi di posizionamento, il dado trapezoidale anti-gioco per sistemi di posizionamento è realizzato con materiali ad alta resistenza e lavorazione di precisione, con forte capacità di carico statico e dinamico, che può sopportare una grande spinta assiale senza deformazione e mantenere una trasmissione stabile anche in condizioni di funzionamento a bassa velocità a lungo termine (velocità della linea ≤ 10 mm/s), evitando la deriva di posizionamento causata dal cambiamento del carico, che è adatto per la bassa velocità scenari di posizionamento ad alta precisione.

3. Funzionamento silenzioso e a basso attrito: la struttura della filettatura integrata e lo speciale trattamento di lubrificazione superficiale riducono efficacemente l'attrito tra il dado e la vite di comando, il rumore di funzionamento è inferiore a 45 dB, adatto per i requisiti di funzionamento silenzioso dei sistemi di posizionamento di precisione (come apparecchiature di posizionamento di laboratorio, strumenti di posizionamento medico) ed evita interferenze di rumore che incidono sulla precisione del posizionamento.

4. Precarico autoregolante e stabilità a lungo termine: L'O-ring a doppio elastico ha un'eccellente resistenza alla fatica e prestazioni autoregolanti, che possono compensare automaticamente la piccola usura della filettatura durante l'uso a lungo termine, mantenere una forza di precarico stabile e garantire che l'effetto anti-gioco non venga attenuato dopo oltre 12.000 ore di funzionamento continuo, realizzando prestazioni di posizionamento stabili a lungo termine per l'intera durata di servizio.

Indicatori chiave di prestazione e sistema di garanzia della qualità

1. Selezione dei materiali orientati al posizionamento: materiali opzionali rinforzati ad alta resistenza POM (autolubrificante, a basso attrito) e lega di bronzo resistente all'usura (elevata portanza, resistente alla corrosione), tra cui il POM rinforzato è adatto per sistemi di posizionamento di precisione per carichi leggeri (come il posizionamento di componenti elettronici) e la lega di bronzo è adatta per sistemi di posizionamento per carichi pesanti (come il posizionamento del braccio meccanico, il posizionamento degli scaffali del magazzino), soddisfacendo pienamente i requisiti di carico e precisione di diversi scenari di posizionamento.

2. Indicatori di precisione per il posizionamento: la precisione della filettatura raggiunge il livello ISO 3, superiore al livello di precisione dei normali dadi trapezoidali, l'errore di passo è inferiore a ± 0,003 mm, la ripetibilità di posizionamento è ≤ ± 0,005 mm, il gioco è controllabile entro 0,003-0,008 mm, che è migliore della precisione di posizionamento di ripetizione generale delle viti trapezoidali (± 0,1 ~ 0,5 mm), soddisfacendo i requisiti di posizionamento di alta precisione della maggior parte dei dadi industriali e di precisione. attrezzatura.

3. Durabilità e durata: dopo uno speciale trattamento di indurimento della superficie, la durezza superficiale del dado trapezoidale anti-gioco per sistemi di posizionamento raggiunge HRC 58-62, la resistenza all'usura è superiore dell'80% rispetto a quella dei normali dadi trapezoidali e la durata può raggiungere più di 5 anni in condizioni di utilizzo normale e manutenzione regolare, adattandosi alle esigenze di funzionamento continuo a lungo termine dei sistemi di posizionamento, riducendo la frequenza di sostituzione dei componenti e i costi di manutenzione.

4. Adattabilità ambientale: il prodotto può mantenere prestazioni stabili nell'intervallo di temperature da -20 ℃ a 150 ℃, ha una forte resistenza alla polvere, all'inquinamento da petrolio e alla corrosione lieve ed è adatto a vari ambienti di posizionamento difficili (come officine industriali, apparecchiature di posizionamento all'aperto), evitando il degrado delle prestazioni causato da fattori ambientali.

La forza professionale di Maitu nel posizionamento dei componenti del sistema

1. Capacità di ricerca e sviluppo specifica per il sistema di posizionamento: il nostro team di ricerca e sviluppo è composto da 9 ingegneri senior con più di 9 anni di esperienza nel posizionamento di precisione e nei componenti di trasmissione, concentrandosi sulla ricerca e sviluppo e sull'ottimizzazione della tecnologia anti-gioco per scenari di posizionamento, padroneggiando tecnologie di base come la progettazione del precarico dell'O-ring a doppio elastico e la lavorazione di precisione della filettatura e ottimizzando la struttura del prodotto in base alle caratteristiche di bassa velocità e alta precisione dei sistemi di posizionamento per garantire un perfetto adattamento.

2. Rigoroso sistema di test di qualità: dotato di apparecchiature di test di precisione professionali (come sensore di spostamento laser, tester di coppia), ogni prodotto viene sottoposto a un rigoroso rilevamento del gioco, test di carico, test di rumore e test di resistenza alle alte temperature prima di lasciare la fabbrica, con un tasso di qualificazione del 100%, garantendo che ciascun dado possa soddisfare i requisiti di alta precisione e alta stabilità dei sistemi di posizionamento.

3. Ricca esperienza di personalizzazione per i sistemi di posizionamento: avendo fornito soluzioni anti-gioco personalizzate per oltre 3.200 produttori e utenti di sistemi di posizionamento, coprendo il posizionamento lineare, il posizionamento rotatorio, il posizionamento di sollevamento e altri scenari, abbiamo una vasta esperienza nell'abbinamento di diversi tipi di sistemi di posizionamento e possiamo personalizzare i prodotti in base ai parametri specifici e alle condizioni di lavoro del vostro sistema.

4. Certificazione autorevole e riconoscimento del settore: superata la certificazione del sistema di gestione della qualità ISO 9001, la certificazione ambientale RoHS e la certificazione del sistema di gestione della qualità dei dispositivi medici ISO 13485, con una serie di brevetti relativi alla tecnologia anti-gioco del sistema di posizionamento, al servizio di marchi di apparecchiature di posizionamento di precisione nazionali ed esteri, e i prodotti sono stati altamente riconosciuti per la loro precisione e stabilità.

Processo di personalizzazione e garanzia del servizio a ciclo completo

1. Diagnosi della domanda e personalizzazione dello schema: il nostro team tecnico professionale fornisce comunicazioni individuali sulla domanda, comprende a fondo il tipo di sistema di posizionamento, il livello di carico, la precisione di posizionamento, l'ambiente di lavoro e lo spazio di installazione e formula schemi di personalizzazione mirati, inclusa la selezione dei materiali, la regolazione dell'intensità del precarico e il design strutturale, per garantire che il dado trapezoidale anti-gioco per sistemi di posizionamento si adatti perfettamente al vostro sistema di posizionamento.

2. Sviluppo del campione e verifica delle prestazioni: secondo lo schema di personalizzazione confermato, completiamo la progettazione del disegno 2D/3D, effettuiamo la produzione di prova del campione e testiamo il campione sul sistema di posizionamento corrispondente per verificare l'effetto anti-gioco, la capacità di carico, la precisione di posizionamento e la stabilità operativa, e regoliamo e ottimizziamo finché non soddisfa le vostre esigenze prima della produzione di massa.

3. Protezione dell'imballaggio e del trasporto: adottare un imballaggio antiurto, resistente all'umidità e anticorrosivo, che può prevenire efficacemente danni al prodotto durante il trasporto, evitare la deformazione della filettatura e danni all'O-ring e garantire che le prestazioni del prodotto non siano influenzate quando arriva a destinazione.

4. Garanzia di consegna efficiente: sono disponibili modelli standard adatti ai sistemi di posizionamento tradizionali, con tempi di consegna di 1-3 giorni lavorativi; i prodotti personalizzati vengono consegnati entro 8-12 giorni lavorativi, abbreviando efficacemente il ciclo di aggiornamento e manutenzione del sistema e garantendo il normale funzionamento del sistema di posizionamento.

5. Supporto post-vendita e guida tecnica: fornisce un periodo di garanzia di qualità di 36 mesi, i tecnici professionisti forniscono supporto tecnico online e in loco 24 ore su 24, risolvono tempestivamente i problemi di installazione, debug e utilizzo del prodotto; fornire la sostituzione gratuita in caso di problemi di qualità del prodotto entro il periodo di garanzia e fornire una guida regolare alla manutenzione per prolungare la durata del prodotto.

Linee guida per l'installazione e la manutenzione quotidiana

1. Fasi di installazione: prima dell'installazione, pulire la superficie filettata del dado e la vite di comando corrispondente con un panno privo di lanugine imbevuto di alcol industriale per rimuovere polvere, macchie di olio e altre impurità, garantendo una presa salda; installare il dado sulla vite senza problemi, evitare l'installazione forzata, regolare l'intensità del precarico in base ai requisiti di posizionamento del sistema e fissare saldamente la flangia alla parte mobile del sistema di posizionamento per evitare un'installazione allentata che influisce sulla precisione del posizionamento.

2. Manutenzione regolare: si consiglia di controllare il gioco, lo stato degli O-ring e la pulizia della filettatura ogni 4 mesi (regolare in base alla frequenza di funzionamento); se si riscontrano macchie di polvere o olio, pulirle per tempo; aggiungere una piccola quantità di olio lubrificante resistente alle alte temperature ogni 6 mesi per ridurre l'attrito, proteggere la filettatura e l'O-ring e garantire un funzionamento stabile a lungo termine.

3. Requisiti di conservazione: conservare in un ambiente pulito, asciutto e a bassa temperatura (temperatura 5-20 ℃, umidità ≤ 35%), evitare il contatto con temperature elevate, sostanze corrosive e oggetti appuntiti, prevenire la deformazione della filettatura, l'invecchiamento dell'O-ring e danni alla superficie e garantire le prestazioni anti-gioco del dado trapezoidale anti-gioco per i sistemi di posizionamento.

4. Precauzioni per l'uso: durante il funzionamento del sistema di posizionamento, evitare carichi eccessivi, movimenti violenti e arresti improvvisi e non smontare il dado a piacimento per evitare danni all'O-ring e alla struttura della filettatura; evitare che oggetti estranei entrino nello spazio del filo per evitare inceppamenti della trasmissione e deviazioni di posizionamento.

Tipi di sistemi di posizionamento applicabili e campi di applicazione

1. Sistemi di posizionamento lineare: applicabili a sistemi di posizionamento di guide lineari, sistemi di posizionamento di moduli lineari (come guide lineari industriali, stadi lineari di precisione), eliminando efficacemente il gioco assiale, garantendo una precisione di posizionamento lineare stabile e adatti per l'assemblaggio di componenti elettronici, strumenti di misurazione di precisione, posizionamento del taglio laser e altri scenari.

2. Sistemi di posizionamento rotante e di sollevamento: adatti per piattaforme di posizionamento rotanti, meccanismi di posizionamento di sollevamento (come sollevamento meccanico del braccio, posizionamento di scaffali di magazzino), con elevata capacità di carico e prestazioni stabili anti-gioco, garantendo un posizionamento preciso di rotazione e sollevamento e applicabile a linee di produzione automatizzate, posizionamento di magazzinaggio logistico, apparecchiature di lavorazione meccanica e altri campi.

3. Sistemi di posizionamento medico di precisione: applicabili ad apparecchiature di posizionamento medico (come posizionamento di imaging medico, posizionamento di robot chirurgici), con alta precisione, bassa rumorosità e prestazioni stabili, che soddisfano i severi requisiti di posizionamento del campo medico, garantendo la sicurezza e l'accuratezza delle operazioni mediche.

4. Sistemi di posizionamento per l'automazione industriale: adatti per apparecchiature di posizionamento per l'automazione industriale (come posizionamento di macchine utensili CNC, posizionamento automatico di carico e scarico), adattandosi alle esigenze di funzionamento continuo a lungo termine delle scene industriali, garantendo la coerenza e la precisione del posizionamento, migliorando l'efficienza della produzione e la qualità del prodotto.

Problemi comuni e supporto tecnico professionale

1. Qual è la differenza tra questo prodotto e il dado trapezoidale antigioco per stampanti 3D?

La versione della stampante 3D adotta una struttura di precarico della molla di tipo diviso, concentrandosi sull'economicità e sulla facile manutenzione; questo dado trapezoidale anti-gioco per sistemi di posizionamento adotta un design di precarico O-ring a doppio elastico, concentrandosi su alta precisione, elevata capacità di carico e stabilità a lungo termine, che è appositamente adattato alle caratteristiche di bassa velocità, alta precisione e carico elevato dei sistemi di posizionamento e può sopprimere meglio il gioco assiale.

2. Questo prodotto può essere adattato alla vite di comando del mio sistema di posizionamento esistente?

Sì, i nostri modelli standard sono compatibili con le principali viti trapezoidali utilizzate nei sistemi di posizionamento e possiamo anche personalizzare le specifiche della filettatura e le dimensioni del dado in base ai parametri della madrevite, garantendo un assemblaggio diretto senza modificare la struttura del sistema originale.

3. Come regolare l'intensità del precarico per soddisfare i diversi requisiti di precisione di posizionamento?

Il prodotto è progettato con una struttura di precarico regolabile, che può regolare in modo flessibile il grado di compressione dell'O-ring a doppio elastico in base alla precisione di posizionamento e ai requisiti di carico del sistema, bilanciando l'effetto anti-gioco e la morbidezza della trasmissione e adattandosi a diversi scenari di posizionamento.

4. Come rilevare se l'effetto anti-gioco del dado è normale durante l'uso?

Dopo l'installazione, spostare manualmente la parte mobile del sistema di posizionamento e non dovrebbero esserci giochi o scosse evidenti; utilizzare uno strumento di misura di precisione per rilevare la ripetibilità del posizionamento, se l'errore di ripetibilità è entro ± 0,005 mm, indica che l'effetto anti-gioco è normale.

5. Qual è la durata dell'O-ring a doppio elastico?

L'O-ring a doppio elastico adotta materiale resistente alle alte temperature e alla fatica, che può mantenere prestazioni stabili per più di 5 anni in condizioni di utilizzo normale e può essere sostituito in modo indipendente quando invecchia, il che è comodo e rapido e riduce i costi di manutenzione.

6. Fornite servizi di installazione e debug in loco per ordini all'ingrosso?

Sì, per ordini all'ingrosso, invieremo tecnici professionisti sul posto per fornire indicazioni sull'installazione, debug e manutenzione e fornire manuali operativi e piani di manutenzione dettagliati, garantendo che il dado trapezoidale anti-gioco per sistemi di posizionamento possa offrire le migliori prestazioni di anti-gioco e posizionamento nel tuo sistema.
