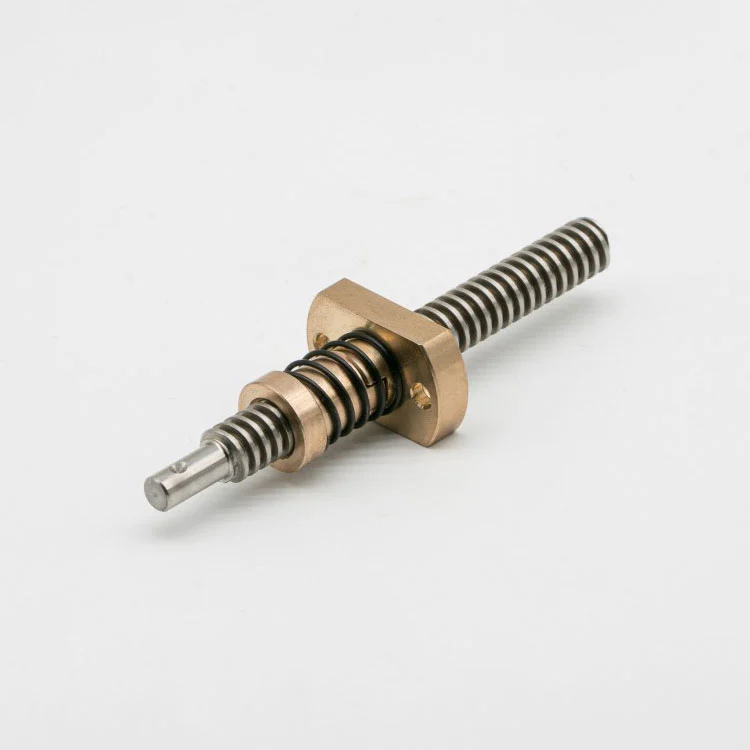

Dado trapezoidale anti-gioco per macchina CNC

Maitu aderisce al concetto di "personalizzazione per abbinamento di precisione" e fornisce soluzioni di personalizzazione complete per il dado trapezoidale anti-gioco per macchine CNC, adattandosi completamente ai diversi modelli e alle condizioni di lavoro delle apparecchiature CNC. In base alla capacità di carico della macchina CNC, al grado di precisione della lavorazione, all'intervallo di temperature di lavoro e allo spazio di installazione, possiamo personalizzare i parametri chiave tra cui le specifiche della filettatura trapezoidale (trapezoidale standard a 30 gradi o ACME a 29 gradi), le dimensioni complessive del dado, la struttura della flangia, il grado di precarico e la selezione del materiale. Il prodotto adotta una struttura integrata compatta, che può essere abbinata direttamente alla vite trapezoidale esistente delle macchine CNC, riducendo i costi di modifica dell'installazione e migliorando l'efficienza di aggiornamento delle apparecchiature.

Specifiche Tecniche del Prodotto

Nota: * indica specifiche speciali, che possono essere personalizzate in base al modello, ai requisiti di carico e alle esigenze di precisione di posizionamento delle vostre macchine CNC. Possiamo anche regolare il grado di precarico (C1/C2/C3) in base alle effettive esigenze dell'applicazione per ottenere precisione e bilanciamento della coppia ottimali.

Caratteristiche principali del prodotto e vantaggi dell'adattamento CNC

1. Design anti-gioco trapezoidale integrato: adotta una struttura filettata trapezoidale monopezzo combinata con una calibrazione di precisione del precarico, che elimina il gioco assiale senza meccanismi a molla aggiuntivi, garantendo un effetto stabile di eliminazione del gioco, struttura semplice e forte affidabilità ed evitando guasti per fatica della molla nel funzionamento a lungo termine delle macchine CNC.

2. Impegno della filettatura ad alta rigidità: la filettatura trapezoidale viene elaborata mediante tecnologia di rullatura della filettatura di precisione e il semiangolo del profilo del dente è controllato entro ±10′, con rettilineità del lato del dente fino a ±2μm, realizzando uno stretto impegno della filettatura con la vite trapezoidale, migliorando la rigidità della trasmissione e resistendo alla forza di reazione al taglio nella lavorazione CNC.

3. Profili filettati lavorati con precisione per una trasmissione fluida: dotato di un'officina specializzata dedicata all'utensileria per filettature, il dado trapezoidale anti-gioco per macchina CNC utilizza tecniche avanzate di modifica del profilo della filettatura e un processo di lappatura di precisione del dado. Ciò si traduce in una rugosità (finitura) della superficie del dado di ≤ Ra0,2 e un coefficiente di attrito ridotto di 0,09–0,13, garantendo una trasmissione fluida e priva di inceppamenti o rumori anomali, riducendo al contempo efficacemente il consumo di energia nei motori CNC.

4. Eccezionale adattabilità ambientale: il prodotto è sottoposto a trattamenti superficiali specializzati per la resistenza alla corrosione e all'usura, proteggendolo efficacemente dagli effetti corrosivi dei fluidi da taglio, dei trucioli metallici e di altri contaminanti prevalenti negli ambienti di lavorazione CNC. Inoltre, mantiene prestazioni stabili in un ampio intervallo di temperature da -15°C a 250°C, soddisfacendo pienamente le esigenze di funzionamento continuo a lungo termine nelle apparecchiature CNC.

Indice di prestazione e standard di qualità

1. Selezione e prestazioni dei materiali: lega di bronzo opzionale ad alta resistenza (eccellente capacità di carico e dissipazione del calore) e materiali plastici tecnici (autolubrificanti, leggeri), tra cui il materiale in lega di terre rare può raggiungere 3 volte la durata di servizio dei normali dadi in bronzo allo stagno, soddisfacendo pienamente i requisiti di carico di diverse macchine CNC.

2. Indicatori di precisione: la precisione della filettatura raggiunge il livello ISO 3, l'errore di passo è inferiore a ±0,002 mm, il gioco può essere controllato entro 0,008 mm e il grado di precarico può essere personalizzato in base alle esigenze (C1/C2/C3), soddisfacendo le esigenze di posizionamento ad alta precisione delle lavorazioni meccaniche di precisione CNC come la produzione di stampi e la lavorazione di parti aerospaziali.

3. Resistenza all'usura e durata: dopo il trattamento di rafforzamento della superficie, la durezza superficiale raggiunge HRC 52-58, la resistenza all'usura è superiore del 60% rispetto a quella dei normali dadi trapezoidali e la durata può raggiungere più di 6 anni in condizioni di utilizzo normale e manutenzione regolare, adattandosi alle caratteristiche di funzionamento ad alta frequenza delle macchine CNC.

4. Compatibilità di installazione: il prodotto adotta un design della flangia standardizzato, compatibile con la maggior parte dei meccanismi di alimentazione delle macchine CNC e può essere installato e sostituito direttamente senza modificare la struttura dell'attrezzatura originale, migliorando l'efficienza dell'installazione e riducendo i tempi di fermo dell'attrezzatura.

Il punto di forza di Maitu nella produzione di dadi CNC

1. Team di ricerca e sviluppo professionale: dotato di 10 ingegneri tecnici senior con oltre 10 anni di esperienza nei componenti di trasmissione CNC, concentrati sulla ricerca e sviluppo e sull'ottimizzazione della tecnologia anti-gioco trapezoidale, padroneggiando tecnologie chiave come la modifica del profilo dei denti e la calibrazione di precisione del precarico e migliorando continuamente l'adattabilità del prodotto alle macchine CNC.

2. Rigoroso sistema di controllo qualità: con 10 linee di produzione professionali, rullatrici avanzate, torni CNC ad alta precisione e officine dedicate ai test di precisione, ogni dado trapezoidale anti-gioco per macchina CNC viene sottoposto a un rigoroso rilevamento della precisione della filettatura, test di gioco e test di usura prima di lasciare la fabbrica, con un tasso di qualificazione del 100%.

3. Ricca esperienza di personalizzazione: avendo prodotto più di 16.000 tipi di componenti di trasmissione di precisione, abbiamo accumulato una ricca esperienza di personalizzazione per dadi specifici per macchine CNC, che possono essere personalizzati in base ai modelli specifici di torni CNC, fresatrici e macchine per incidere, nonché tipi di filettatura e requisiti di precisione.

4. Certificazione di qualificazione autorevole: ha superato la certificazione del sistema di gestione della qualità ISO 9001, con una serie di brevetti correlati, servendo più di 5.000 clienti nazionali ed esteri, tra cui molti noti produttori di macchine CNC, e i prodotti sono stati altamente riconosciuti nel settore.

Processo di personalizzazione e servizio completo

1. Comunicazione della domanda: il nostro team tecnico professionale fornisce consulenza individuale, comprende a fondo il modello della macchina CNC, i requisiti di precisione della lavorazione, i parametri di carico e lo spazio di installazione e fornisce suggerimenti tecnici professionali e soluzioni di prodotto.

2. Progettazione della personalizzazione e produzione di prova del campione: in base alla domanda confermata, completiamo la progettazione del disegno 2D/3D, selezioniamo i materiali e il grado di precarico appropriati, eseguiamo la produzione di prova del campione e conduciamo test di precisione per garantire che il campione soddisfi i requisiti prima della produzione di massa.

3. Garanzia di imballaggio e trasporto: adottare imballaggi a prova di umidità, polvere e anticollisione e collaborare con società di logistica professionali per garantire che i prodotti non vengano danneggiati durante il trasporto e che le prestazioni del prodotto non siano influenzate.

4. Impegno di consegna efficiente: sono disponibili in magazzino modelli standard adatti alle comuni macchine CNC, con tempi di consegna di 2-5 giorni lavorativi; i prodotti personalizzati vengono consegnati entro 8-15 giorni lavorativi, il che riduce efficacemente il ciclo di manutenzione e aggiornamento delle apparecchiature.

5. Servizio di supporto post-vendita: fornisce un periodo di garanzia di qualità di 24 mesi, i tecnici professionisti forniscono guida all'installazione in loco, servizi di debug e manutenzione per ordini all'ingrosso e risolvono tempestivamente vari problemi riscontrati nell'uso del prodotto, garantendo il funzionamento stabile delle apparecchiature CNC.

Guida all'uso e suggerimenti per la manutenzione quotidiana

1. Preparazione per l'installazione: prima dell'installazione, pulire la superficie filettata del dado e la vite trapezoidale corrispondente con alcool ad elevata purezza e un panno privo di lanugine per rimuovere polvere e macchie di olio, garantendo un perfetto innesto della filettatura ed evitando la riduzione della precisione causata dalle impurità.

2. Ispezione regolare: si consiglia di controllare lo stato di ingranamento della filettatura, il gioco e il grado di usura ogni 4 mesi (regolare in base alla frequenza operativa delle macchine CNC). Se si riscontra un'usura anomala o un gioco maggiore, è necessaria una manutenzione o una sostituzione tempestiva per evitare di compromettere la precisione della lavorazione.

3. Requisiti di conservazione: conservare in un ambiente pulito, asciutto e ventilato (temperatura 8-22℃, umidità ≤35%), evitare il contatto con sostanze corrosive, fluidi da taglio e trucioli metallici e prevenire la corrosione della filettatura e danni strutturali.

4. Precauzioni per l'uso: durante il funzionamento delle macchine CNC, evitare carichi e impatti eccessivi e non smontare il dado a piacimento, in modo da non danneggiare la struttura della filettatura e l'effetto di calibrazione del precarico, garantendo il funzionamento stabile a lungo termine del dado trapezoidale anti-gioco per macchina CNC.

Attrezzature e scenari CNC applicabili

1. Torni CNC: applicabile al meccanismo di avanzamento del supporto utensile e al meccanismo di posizionamento del mandrino dei torni CNC, eliminando il gioco nel movimento bidirezionale, garantendo un'alimentazione dell'utensile stabile e precisa, riducendo gli errori di lavorazione e migliorando la finitura superficiale delle parti tornite.

2. Fresatrici CNC: utilizzate nei meccanismi di avanzamento del banco di lavoro e di sollevamento del mandrino delle fresatrici CNC verticali e orizzontali, garantendo un posizionamento ad alta precisione durante l'interpolazione di curve complesse e il microavanzamento, adattandosi alle esigenze della produzione di stampi di precisione e della lavorazione di parti aerospaziali.

3. Macchine per incisione e fresatura CNC: adatte per i meccanismi di trasmissione degli assi X/Y/Z delle macchine per incisione e fresatura CNC, con elevata ripetibilità di posizionamento e trasmissione fluida, garantendo la precisione e l'efficienza dell'incisione e della fresatura fine e adattandosi alla lavorazione di parti piccole e precise.

4. Altre apparecchiature CNC di precisione: applicabili ad alesatrici CNC, rettificatrici CNC, macchine per elettroerosione e altre apparecchiature CNC di precisione, fornendo un affidabile supporto di trasmissione anti-gioco per meccanismi di movimento lineare, garantendo stabilità e precisione delle operazioni di lavorazione.

Domande frequenti e supporto tecnico

1. Qual è la differenza tra questa chiocciola trapezoidale antigioco e la chiocciola antigioco caricata a molla per macchine CNC? Questo prodotto adotta una filettatura trapezoidale integrata + un design di calibrazione del precarico di precisione, senza meccanismi a molla aggiuntivi, che ha una struttura più semplice, maggiore affidabilità e maggiore durata ed è più adatto per macchine CNC che richiedono funzionamento continuo a lungo termine e trasmissione ad alta rigidità.

2. È possibile regolare il grado di precarico del prodotto in base ai requisiti di precisione della lavorazione CNC? Sì, possiamo fornire la personalizzazione del grado di precarico (C1/C2/C3) in base alla precisione della lavorazione CNC e ai requisiti di carico, realizzando l'equilibrio ottimale tra precisione di posizionamento e coppia di trasmissione ed evitando un aumento eccessivo della coppia.

3. Qual è il vantaggio della tecnologia di modifica del profilo del dente adottata dal vostro prodotto? La tecnologia di modifica del profilo del dente può risolvere efficacemente i problemi di inceppamento della filettatura e rumore anomalo causati da un'elaborazione imprecisa del profilo del dente, ridurre il coefficiente di attrito, migliorare la scorrevolezza della trasmissione e ridurre il consumo energetico dei motori CNC garantendo al tempo stesso la precisione.

4. Come garantire la coerenza della precisione del prodotto negli ordini all'ingrosso? Facciamo affidamento su un sistema ERP sviluppato internamente e su un rigoroso processo di controllo della qualità, e ogni lotto di dadi trapezoidali anti-gioco per macchine CNC viene sottoposto a test di precisione unificati e calibrazione del precarico, garantendo che la precisione di ciascun dado sia coerente e che le prestazioni del millesimo dado siano le stesse del primo.

5. Fornite servizi di manutenzione post-vendita per ordini all'ingrosso? Sì, forniamo un periodo di garanzia di qualità di 24 mesi. Per ordini all'ingrosso, invieremo tecnici professionisti per fornire indicazioni sull'installazione, debug e manutenzione in loco e risolvere i problemi di utilizzo in modo tempestivo per garantire il funzionamento stabile delle apparecchiature CNC.

6. Il prodotto può essere abbinato alla vite trapezoidale esistente della nostra macchina CNC? Sì, possiamo personalizzare le specifiche della filettatura, il diametro interno e le dimensioni della flangia del dado in base ai parametri della vite trapezoidale esistente, garantendo abbinamento e installazione diretti senza modificare la struttura dell'attrezzatura originale.
